Страница 25
25
3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107

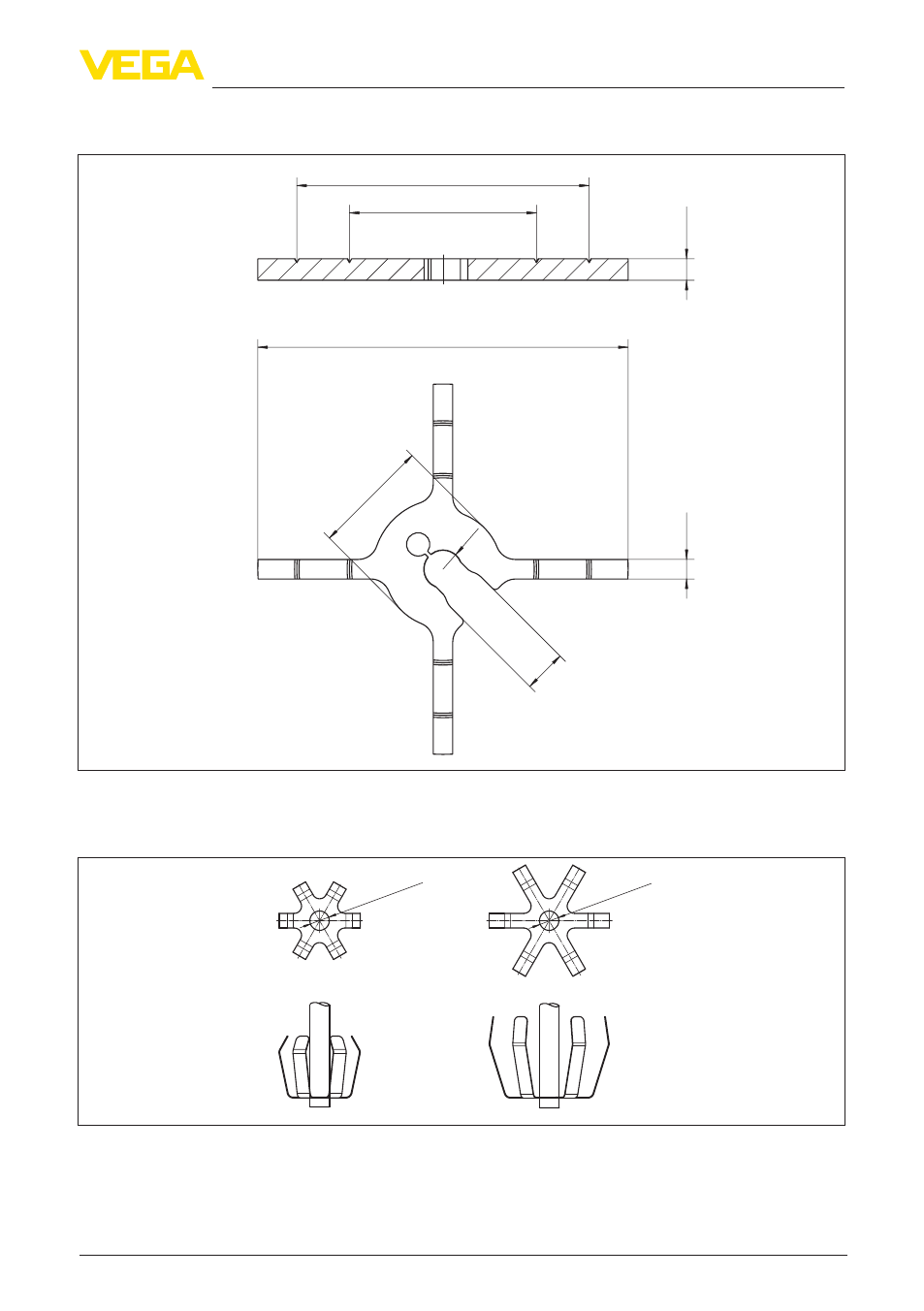

Центрирующая звездочка (K5) для стержня ø 10 мм (0.39 in) - открытая
сбоку
5,5 mm (0.22"
)
ø 48 mm (1.89")
ø 75 mm (2.95")
5 mm (0.2")
ø10 mm
(0.39"
)
11 mm
(0.43"
)
ø 95 mm (3.74")
ø 30 mm (1.18"
)
Рис. 18: Центрирующая звездочка из пластика (PEEK) для VEGAFLEX 83 со стержнем ø 10 мм (0.39 in)
Центрирующая звездочка из металла (M1, M2) ø 16 мм (0.63 in) - труба 2"/3"
ø 16 mm
(0.63"
)
ø 16 mm
(0.63"
)
M1
M2
Рис. 19: Центрирующая звездочка из металла для VEGAFLEX 82, 86 со стержнем ø 16 мм (0.63 in) либо в
комбинации с натяжным грузом
A Центрирующая звездочка из нержавеющей стали (316L) для стержня и натяжного груза ø 16 мм
(0.63 in) - внешний ø от 49,2 до 56,3 мм (1.9 до 2.2 in)
B Центрирующая звездочка из нержавеющей стали (316L) для стержня и натяжного груза ø 16 мм
