21
3 Приложение
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
3.2 Размеры

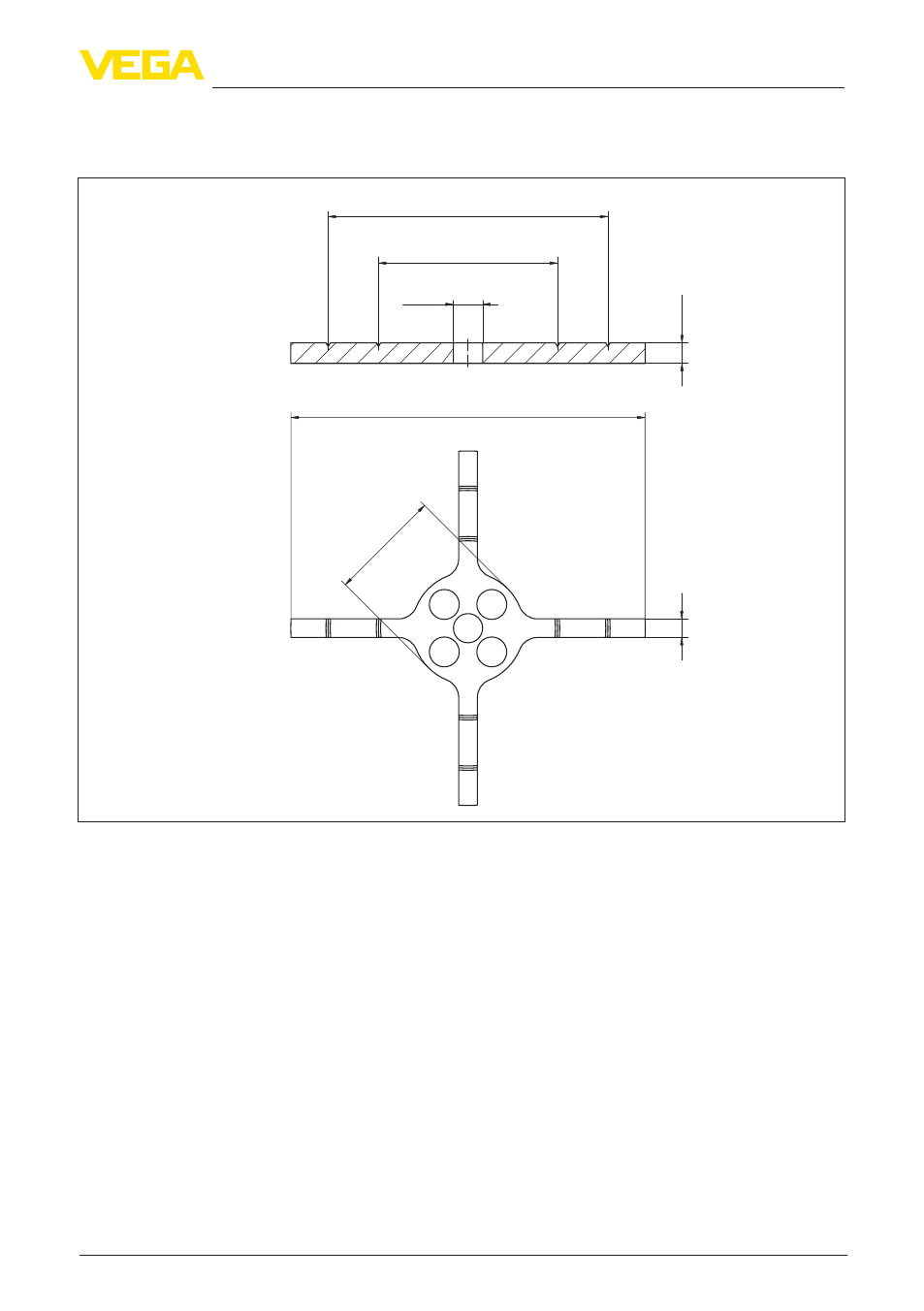

Центрирующая звездочка ((K1) для стержня ø 8 мм (0.32 in)
ø 8 mm
(0.32")
X5
,5 mm (0.22"
)
ø 48 mm
(1.89")
ø 75 mm
(2.95")
ø 95 mm
(3.74")
ø 30 mm
(1.18"
)
Рис. 14: Центрирующая звездочка из пластика (PEEK или PTFE) для VEGAFLEX 81 со стержнем ø 8 мм
(0.32 in)
x PEEK = 5 mm (0.2 in)
x PTFE = 8 mm (0.32 in)
