2 Монтаж
Центрирование • для VEGAFLEX серии 80
44967-R
U-131107
1
1
2
2
A
B
45 mm (1.77"
)
100 mm
(3.94"
)
25 mm (0.98"
)
50 mm
(1.97"
)

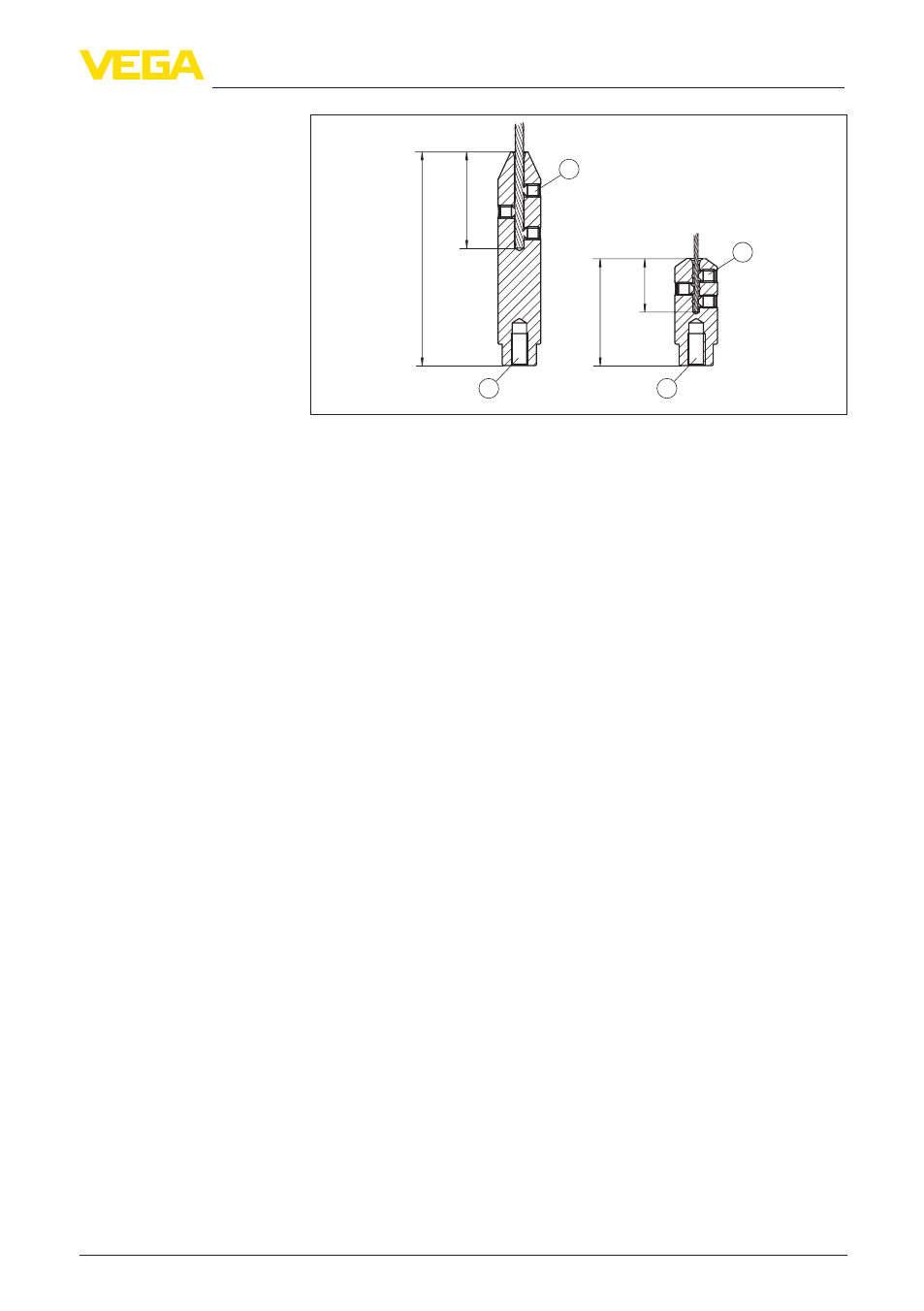

Рис. 12: Монтаж натяжного груза (S1, S2)
A Натяжной груз для троса ø 4 мм (0.16 in)
B Натяжной груз для троса ø 2 мм (0.08 in)
1 Стопорные штифты
2 Резьба M8, например, для рым-болта
1. Вставить трос согласно рисунку до упора в натяжной груз (A,
B)
2. Закрепить трос стопорными штифтами, момент затяжки
7 Нм (5.16 lbf ft)
3. Если натяжной груз монтируется в качестве дооснащения,
необходимо в устройстве выбрать правильный тип
измерительного зонда (например трос ø 4 мм с натяжным
грузом). Если была изменена длина зонда, нужно ввести
новую длину зонда и повторно выполнить установку
диапазона (см. "Порядок начальной установки, Установка
Min. - Установка Max.").
Далее описан порядок монтажа центрирующей звездочки на
натяжном грузе.
Монтаж центрирующей
звездочки
