Инструкция по эксплуатации Dell OptiPlex 740
Страница 62
4.
Отсоедините кабель питания и кабель передачи данных от разъемов на задней панели дисковода гибких дисков
.
Установка дисковода гибких дисков
1.
При установке нового дисковода выполните указанные ниже действия
.
a.
С помощью небольшой плоской отвертки осторожно удалите заглушку с задней части панели с дисководами
.
b.
Отверните четыре винта с буртиками с заглушки панели с дисководами
.
2.
При замене имеющегося дисковода выполните указанные ниже действия
.
Отверните четыре винта с буртиками с имеющегося дисковода
.
3.
Вставьте четыре винта с буртиками в отверстия
, расположенные по бокам нового дисковода гибких дисков, и затяните их.
4.
Подключите кабель питания и кабели дисковода гибких дисков к устройству
.
5.
Подсоедините кабель дисковода гибких дисков к разъему
DSKT на системной плате (расположение разъемов см. в разделе
Компоненты системной
платы
).
6.

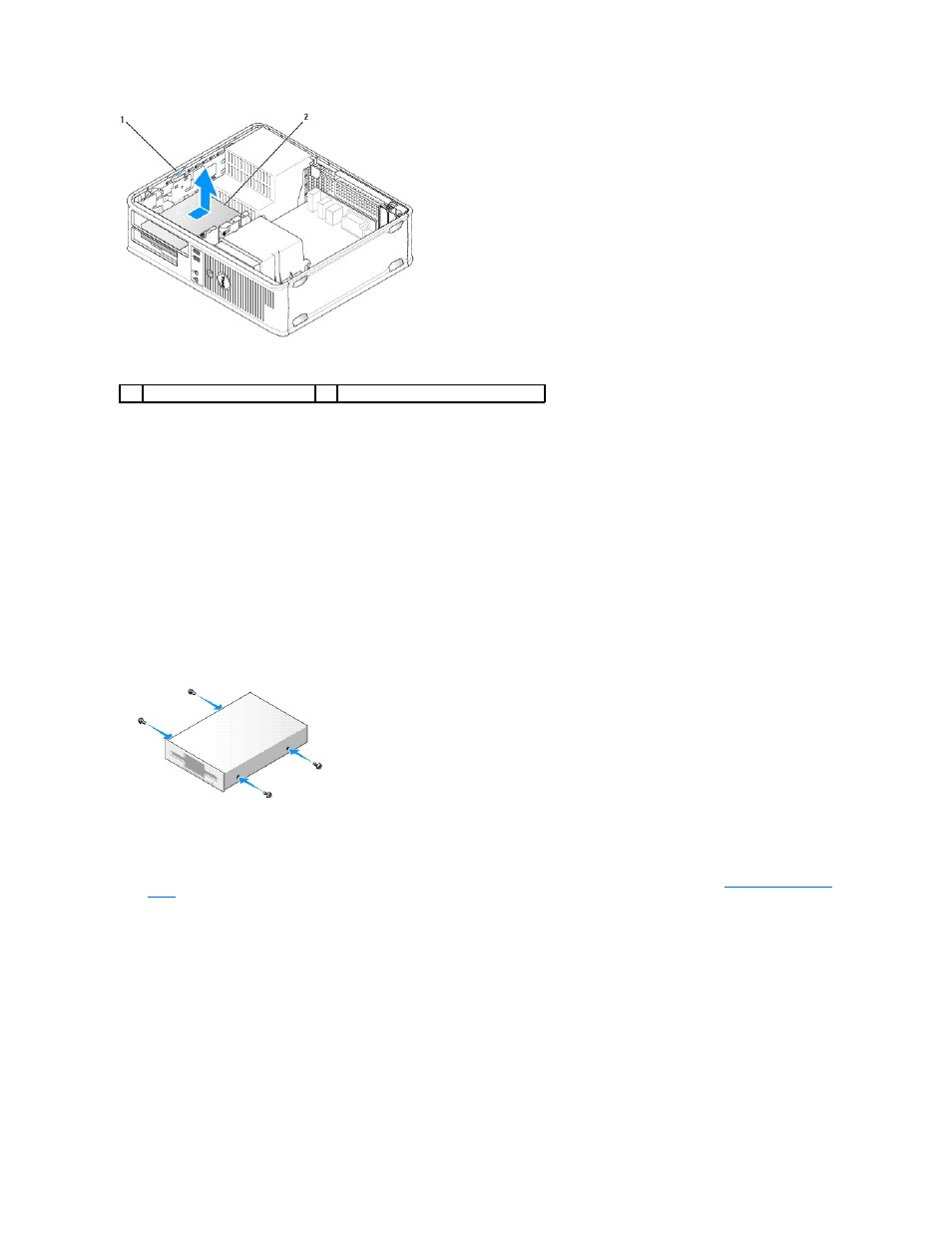

Выровняйте винты с буртиками с направляющими и вставьте дисковод в отсек до щелчка
.
1
защелка дисковода
2
дисковод гибких дисков
