Инструкция по эксплуатации Dell OptiPlex 740
Страница 118
6.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
(PS2/SER2) на системной плате (см. раздел
Компоненты системной
платы
для получения информации о расположении разъемов
).
7.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Извлечение адаптера последовательного порта
PS/2
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Аккуратно нажмите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Защелка останется в открытом положении.
3.
Отсоедините кабель адаптера последовательного порта
PS/2 от разъема на системной плате (см. раздел
Компоненты системной платы
).
4.
При необходимости отсоедините от адаптера все подключенные внешние кабели
.
5.
Взяв кронштейн адаптера последовательного порта
PS/2 за углы, аккуратно выньте его из разъема.
6.
Если адаптер извлекается надолго
, вставьте на его место заглушку.
7.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
8.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
9.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Назад на страницу содержания
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта PS/2.

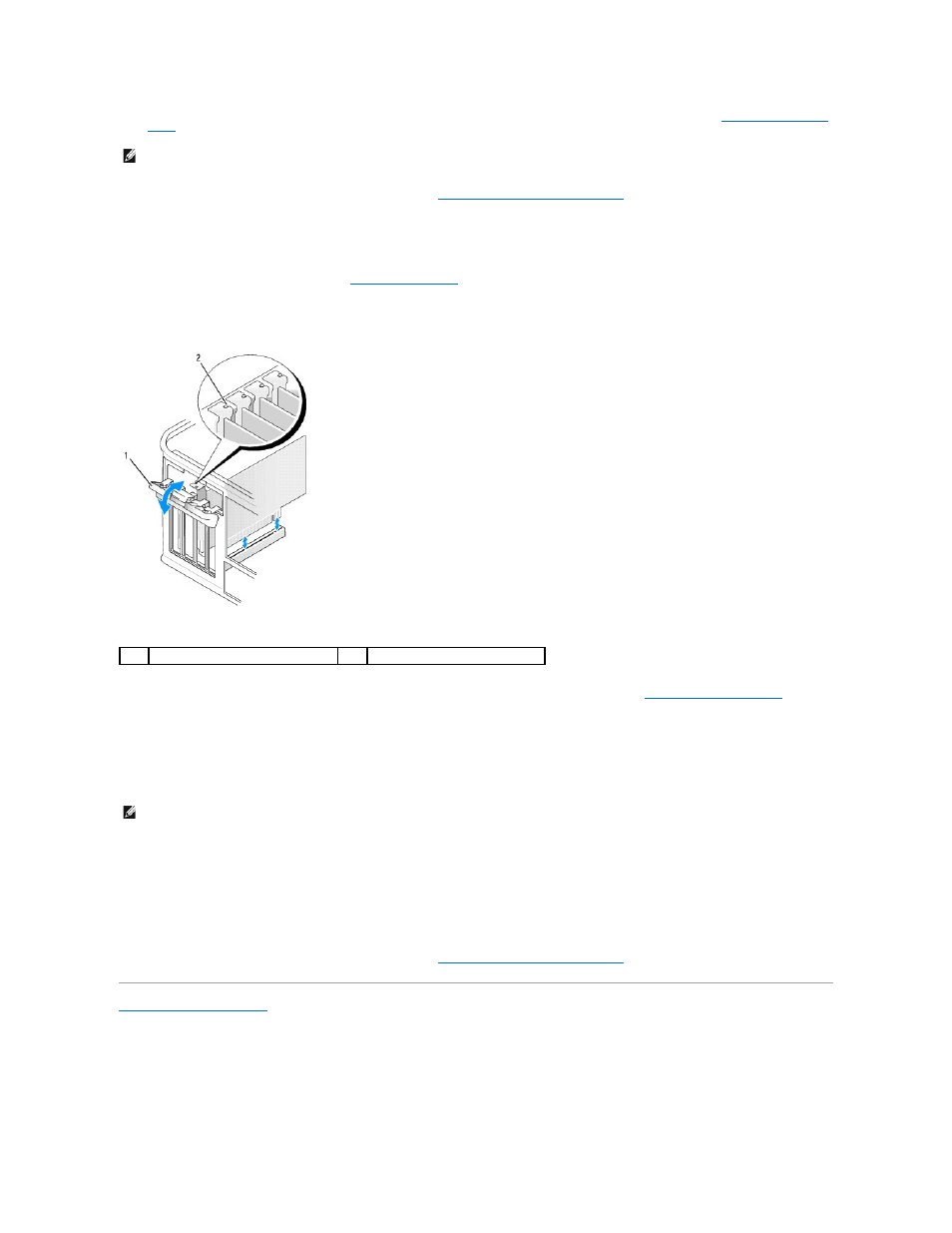

1
фиксатор платы
2
направляющая
ПРИМЕЧАНИЕ
.
Установка металлической заглушки в пустое отверстие для платы необходима для удовлетворения требованиям сертификации
FCC (США). Кроме того, заглушки защищают компьютер от пыли и грязи.
