Инструкция по эксплуатации Dell OptiPlex 740
Страница 169
5.

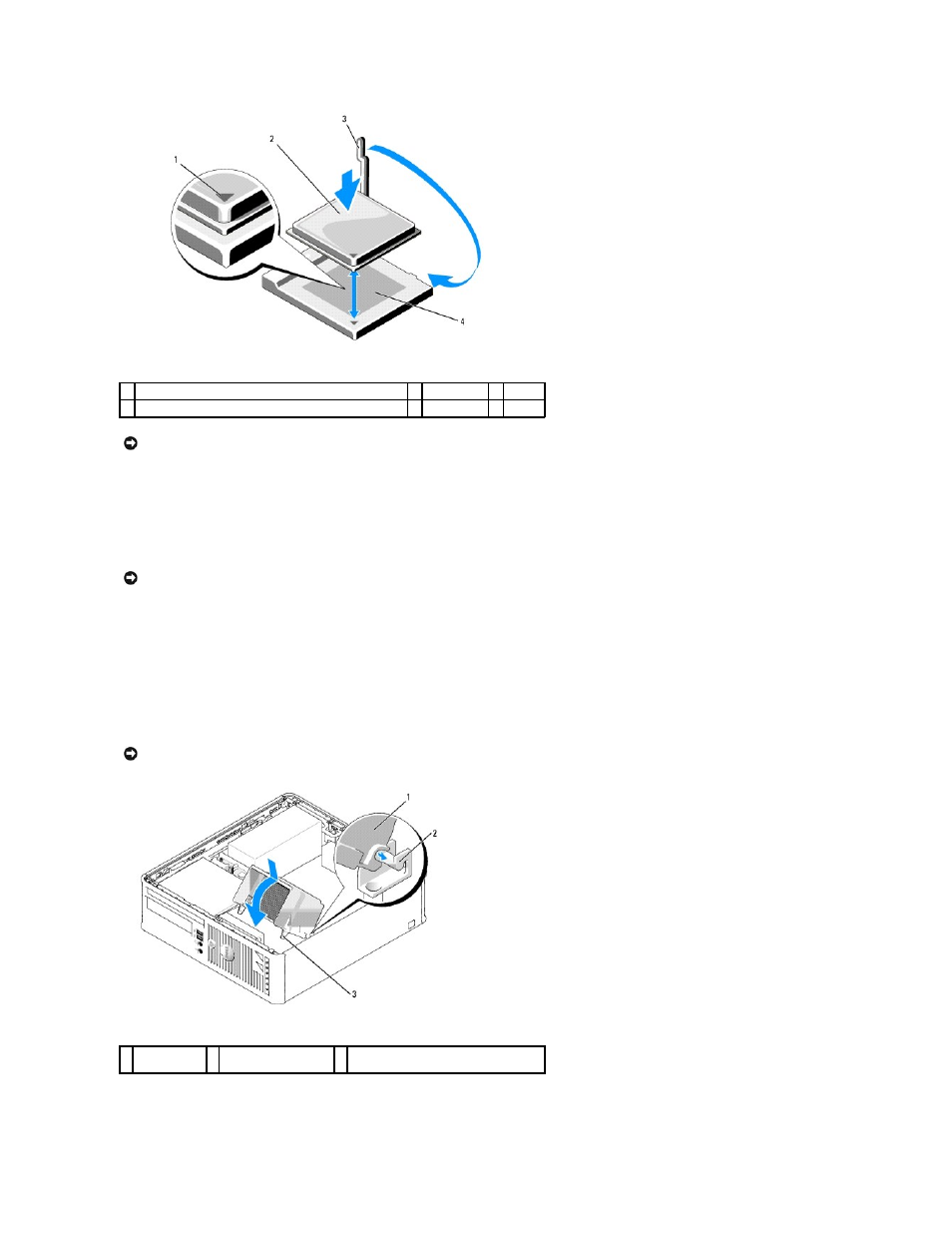

Аккуратно вставьте процессор в гнездо и убедитесь
, что он расположен правильно.
6.
Слегка надавливая на процессор
, поворачивайте рычаг назад по направлению к системной плате до щелчка для надежной установки.
7.
Удалите термическую смазку с нижней части радиатора
.
8.
Нанесите новую термическую смазку на верхнюю часть процессора
.
9.
Установите блок радиатора
, выполнив следующие действия.
a.
Поместите блок радиатора обратно на крепление
.
b.
Поверните блок радиатора вниз к основанию компьютера и убедитесь
, что два невыпадающих винта правильно установлены в отверстя
на системной плате
.
c.
Затяните два невыпадающих винта
.
10.
Протяните кабель дисковода гибких дисков через зажимы прокладки кабеля на блоке радиатора
.
1 индикатор контакта 1 на разъеме и процессоре
2 процессор
3 рычаг
4 разъем процессора
ВНИМАНИЕ
.
Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте усилий во время его
установки
.
ВНИМАНИЕ
.
Нанесите новую термическую смазку
. Новая термическая смазка необходима для обеспечения правильного термического
соединения
, что является условием оптимальной работы процессора.
ВНИМАНИЕ
.
Убедитесь в том
, что радиатор правильно установлен и закреплен.
1
блок
радиатора
2
крепление блока
радиатора
3
отверстие для установки
невыпадающего винта
(2)
