Инструкция по эксплуатации Dell OptiPlex 740
Страница 187

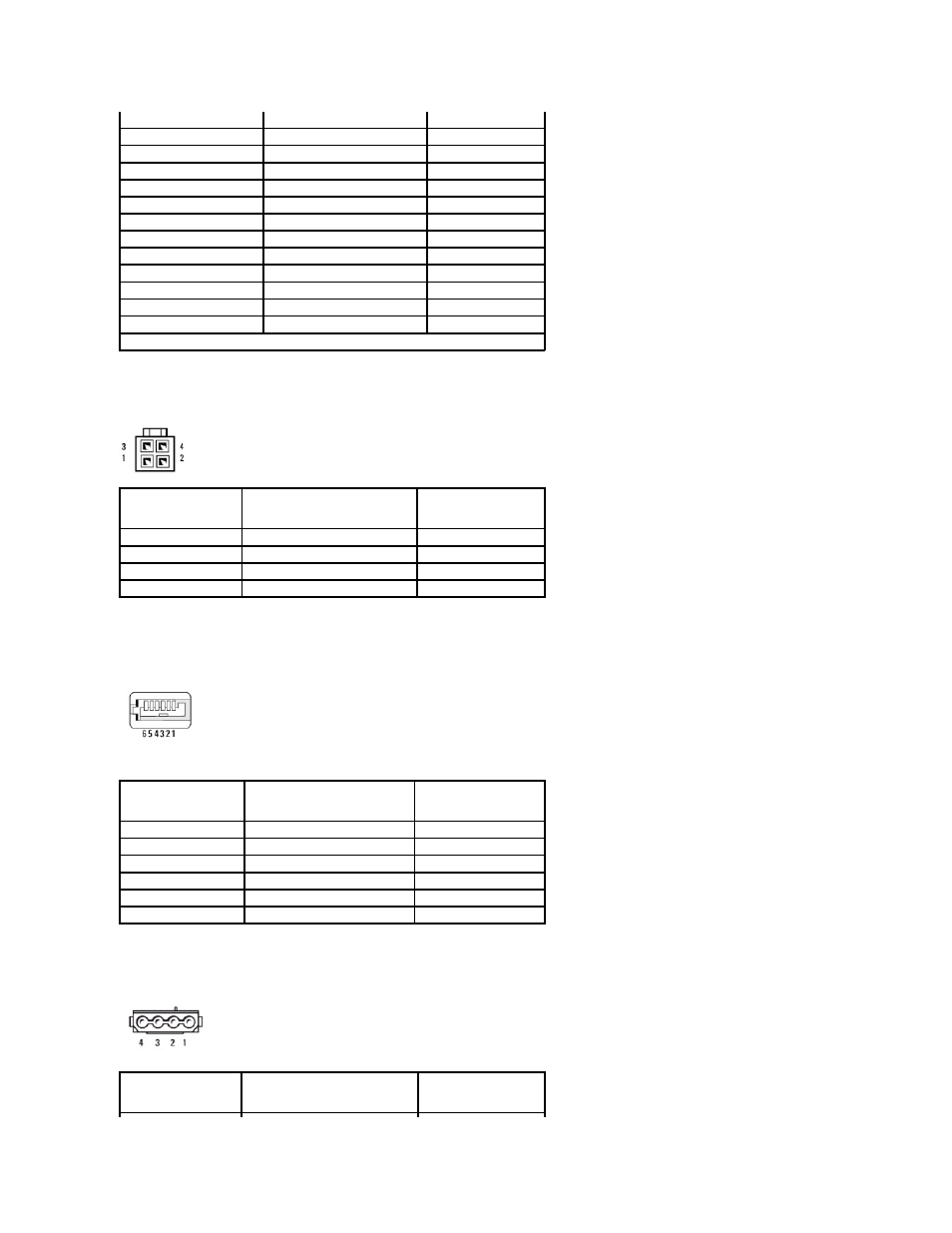

Разъем питания постоянного тока
P2
Разъемы питания постоянного тока
P3
Разъем питания постоянного тока
P5
12
+3,3 В
Оранжевый
13 (дополнительный)
+3,3 В
Оранжевый
14
-12 В*
Синий
15
GND
Черный
16
PWR_PS_ON
Зеленый
17
GND
Черный
18
GND
Черный
19
GND
Черный
20
NC
NC
21
VCC (+5 В)
Красный
22
VCC (+5 В)
Красный
23
VCC (+5 В)
Красный
24
GND
Черный
*Используйте провод 22-AWG вместо провода 18-AWG.
Номер контакта
Название сигнала
Провод
18-AWG
1
GND
Черный
2
GND
Черный
3
+12 В постоянного тока
Желтый
4
+12 В постоянного тока
Желтый
Номер контакта
Название сигнала
Провод
24-AWG
1
NC
NC
2
+5 В постоянного тока
Красный
3
+5 В постоянного тока
Красный
4
NC
NC
5
GND
Черный
6
GND
Черный
Номер контакта
Название сигнала
Провод
24-AWG
