Внутреннее устройство компьютера
Компоненты системной платы
платы
.
7 Разъемы USB 2.0 (5)
Для устройств
, которые обычно подключены к компьютеру,
например принтер или клавиатура
, используйте USB-разъемы
на задней панели
.
8 видеоразъем
Голубой разъем служит для подключения
VGA-совместимого
монитора
.
ПРИМЕЧАНИЕ
.
При приобретении необязательной
видеоплаты
, этот разъем будет закрыт крышкой. Не снимайте
колпачок
. Подсоедините монитор к разъему на видеоплате.
ПРИМЕЧАНИЕ
.
Если есть видеоплата
, поддерживающая
работу с двумя мониторами
, используйте Y-кабель, который
поставляется вместе с компьютером
.
9 разъем
последовательного
порта
К разъему последовательного порта подключается
последовательное устройство
, например ручное устройство.
По умолчанию первый последовательный порт обозначается
COM1, второй COM2.
Для получения дополнительной информации см
. раздел
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.

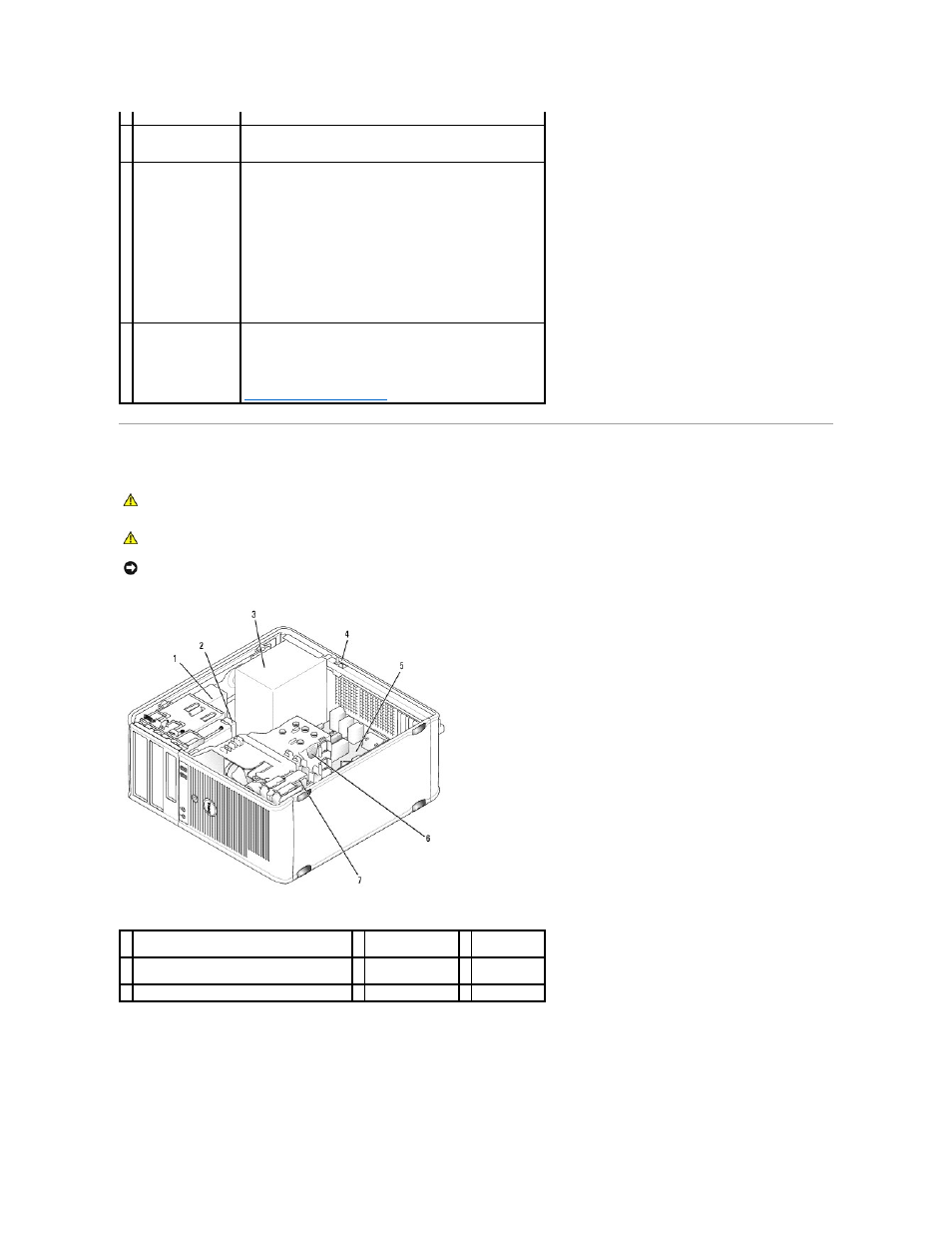

1 оптический дисковод
2 дисковод гибких
дисков
3 блок питания
4 переключатель защиты корпуса от вскрытия
(дополнительно)
5 cистемная плата
6 блок
радиатора
7 накопитель на жестких дисках
