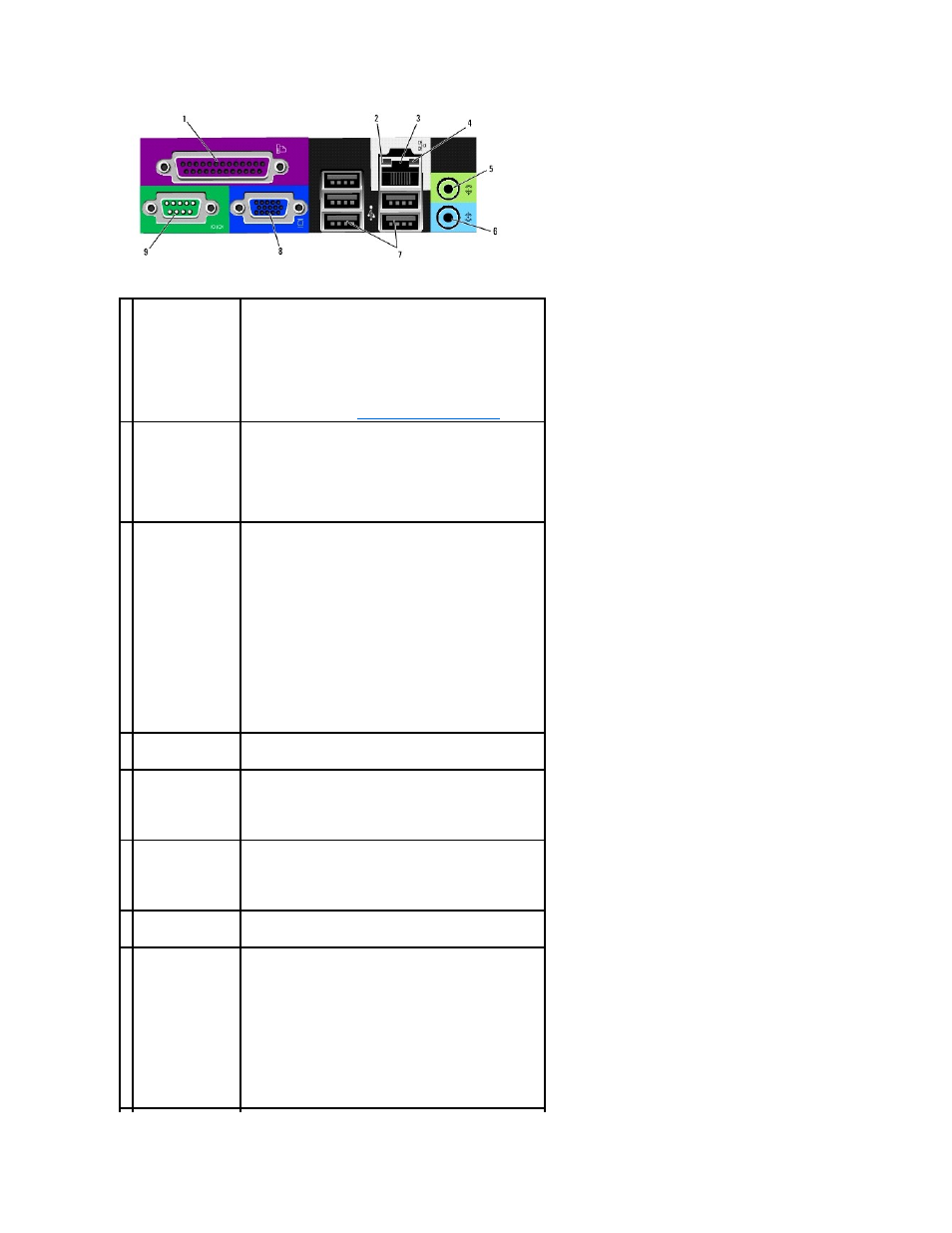

1 разъем
параллельного порта
К разъему параллельного порта подключается параллельное
устройство
, например принтер. USB-принтер следует
подключать к разъему USB.
ПРИМЕЧАНИЕ . Встроенный разъем параллельного порта
автоматически отключается , если компьютер обнаруживает
установленную плату , имеющую разъем параллельного порта,
настроенный на тот же адрес . Для получения дополнительной
информации см . раздел Параметры настройки системы .
2 cветодиод
целостности канала
связи
l Зеленый . установлено соединение между сетью
10 Мбит /с и компьютером.
l Оранжевый . установлено соединение между сетью
100 Мбит /с и компьютером.
l Желтый . установлено соединение между сетью 1 Гбит/с
(1000 Мбит/с) и компьютером.
l Индикатор не горит . физическое соединение с сетью
отсутствует .
3 разъем сетевого
адаптера
Чтобы подключить компьютер к сети или широкополосному
модему
, подсоедините один конец кабеля к сетевому разъему
или сетевому устройству . Другой конец сетевого кабеля
подключите к разъему сетевого адаптера , расположенному на
задней панели компьютера . Щелчок указывает, что кабель
надежно подсоединен .
ПРИМЕЧАНИЕ . Не включайте телефонный кабель в сетевой
разъем .
На компьютерах с платой сетевого разъема используется
разъем на этой плате
.
Для сети рекомендуется применять проводку и разъемы
Категории
5. Если используется проводка Категории 3, для
обеспечения надежной работы установите скорость сети
10 Мбит
/с.
4 индикатор работы
сети
Желтый мигающий индикатор указывает на то , что компьютер
передает или принимает данные по сети . При большом объеме
сетевого трафика этот индикатор горит постоянно .
5 разъем линейного
выхода
Зеленый разъем линейного выхода служит для подключения
наушников и большинства динамиков со встроенными
усилителями
.
На компьютерах со звуковой платой используется разъем этой
платы
.
6 разъем линейного
входа
Разъем линейного входа служит для подключения устройств
записи
/воспроизведения, например кассетного проигрывателя,
проигрывателя компакт -дисков или видеомагнитофона.
На компьютерах со звуковой платой используется разъем этой
платы
.
7 разъемы USB 2.0 (5) Для устройств , которые обычно подключены к компьютеру,
например принтер или клавиатура , используйте USB-разъемы
на задней панели .
8 видеоразъем Голубой разъем служит для подключения VGA-совместимого
монитора .
ПРИМЕЧАНИЕ . При приобретении необязательной
видеоплаты , этот разъем будет закрыт крышкой. Не снимайте
колпачок . Подсоедините монитор к разъему на видеоплате.
ПРИМЕЧАНИЕ . Если есть видеоплата , поддерживающая
работу с двумя мониторами , используйте Y-кабель, который
поставляется вместе с компьютером .
