5.
Подсоедините к плате все необходимые кабели
.
6.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.

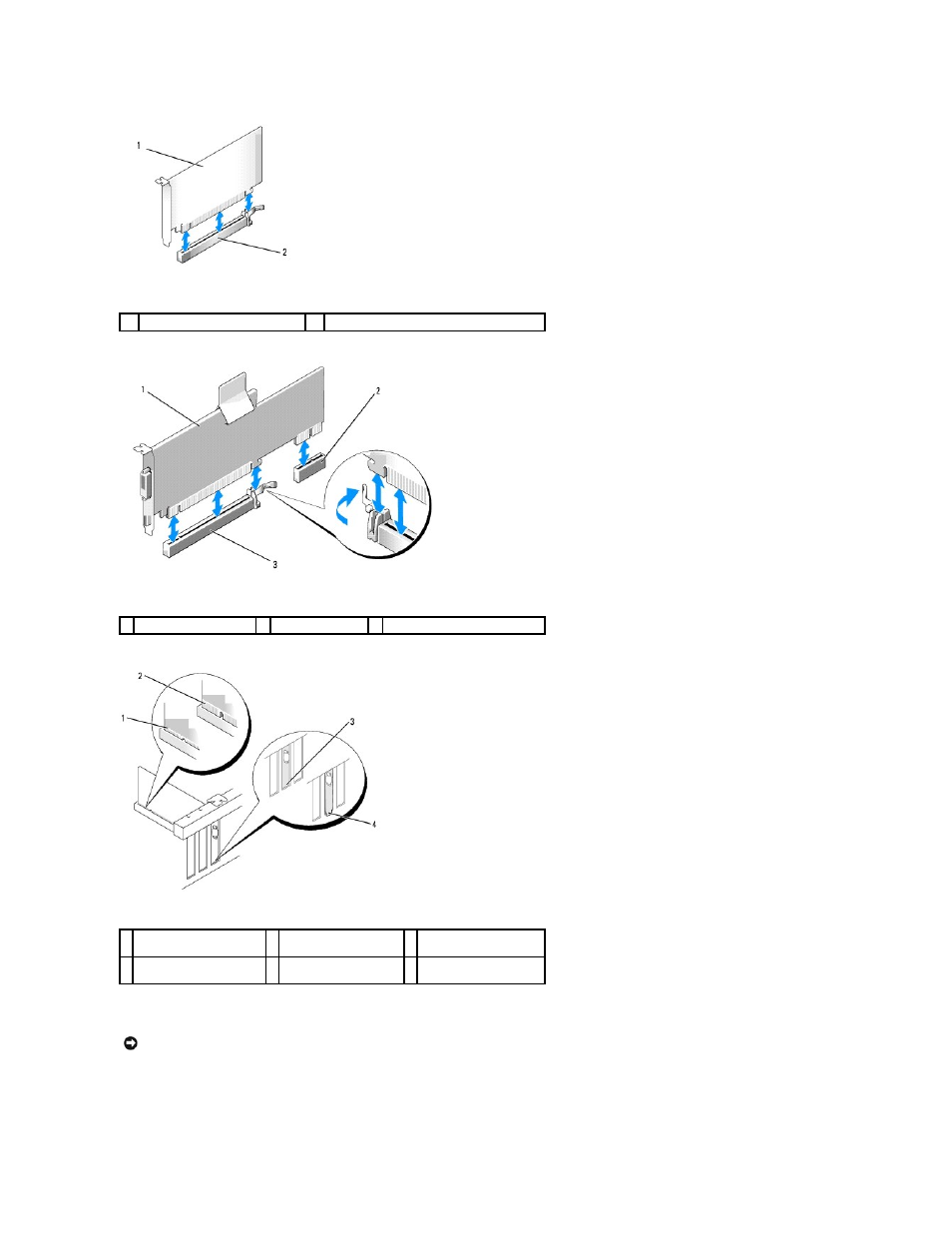

1
плата
PCI Express x16
2
разъем платы
PCI Express x16
1 плата PCI Express x16
2 разъем платы DVI
3 разъем платы PCI Express x16
1 правильно установленная
плата
2 неправильно
установленная плата
3 правильно установленная
заглушка
4 неправильно
установленная заглушка
ВНИМАНИЕ
.
Hе прокладывайте кабели платы поверх плат. Если кабели проложены поверх плат, корпус компьютера может не закрыться. Кроме
того
, это может повредить оборудование.
