Замена панели ввода /вывода – Инструкция по эксплуатации Dell OptiPlex 740
Страница 184
6.
С внутренней стороны крышки компьютеры снимите крепежный винт
, который прикрепляет панель ввода/вывода к компьютеру.
7.
Отсоедините панель ввода
/вывода, чтобы извлечь круглые язычки, крепящие панель, из двух отверстий в корпусе.
8.
Выньте оставшиеся кабели
. Запомните прокладку кабелей, чтобы их можно было правильно повторно подсоединить.
9.
Снимите панель ввода
/вывода с компьютера.
Замена панели ввода
/вывода
1.
Чтобы установить панель ввода
/вывода, выполните процедуру извлечения в обратном порядке.
Назад на страницу содержания

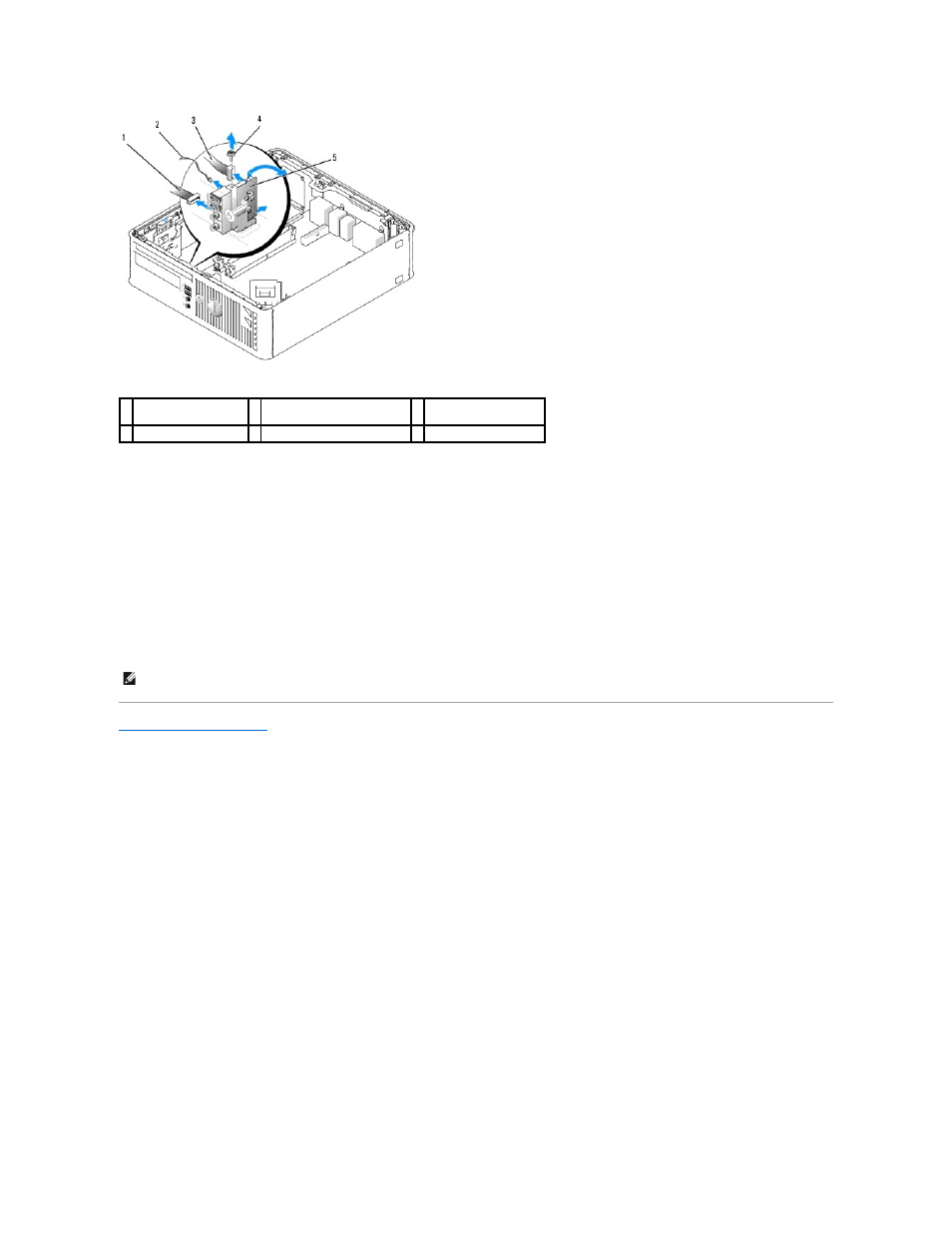

1 разъем кабеля
вентилятора
2 кабель датчика температуры
воздуха
3 разъем кабеля
ввода
/вывода
4 винт
5 панель ввода-вывода
ПРИМЕЧАНИЕ
.
Используйте направляющие на креплении панели ввода
/вывода, чтобы правильно расположить панель ввода/вывода, и
установите плату ввода
/вывода на место, используя выемки.
