6.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
7.
Подключите кабель адаптера к разъему адаптера последовательного порта
PS/2 (PS2/SER2) на системной плате (см. раздел
Компоненты
системной платы
).
8.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
Извлечение адаптера последовательного порта
PS/2
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Осторожно поднимите фиксатор платы из внутреннего положения и откройте его
.
3.
Отсоедините кабель последовательного порта
PS/2 от системной платы (см. раздел
Компоненты системной платы
).
4.
Возьмите кронштейн адаптера последовательного порта
PS/2 за верхние углы и извлеките его из разъема.
5.
Если адаптер извлекается надолго
, вставьте на его место заглушку.
6.
Прежде чем закрыть фиксирующий механизм платы
, убедитесь, что соблюдены указанные ниже рекомендации.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей полосой
.
l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
7.
Установите фиксатор платы в исходное положение
, закрепив таким образом оставшиеся платы.
8.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
ВНИМАНИЕ
.
Не прокладывайте кабели платы поверх плат
. Если кабели проложены поверх плат, корпус компьютера может не закрыться. Кроме
того
, это может повредить оборудование.

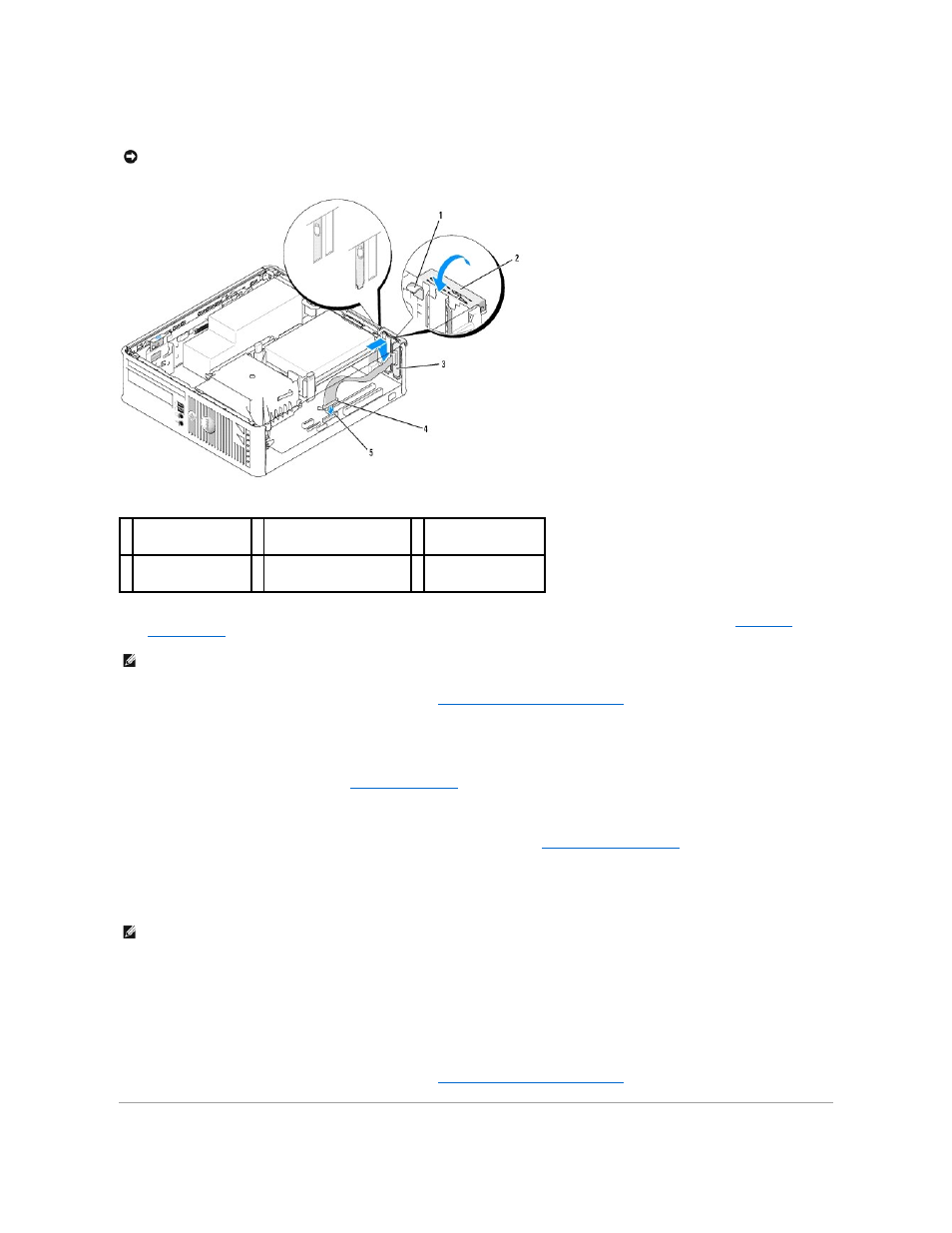

1 защелка
2 фиксатор адаптера
3 заглушка адаптера
последовательного
порта
4 разъем адаптера
последовательного
порта
5 разъем адаптера
последовательного порта на
системной плате
(PS2/SER2)
ПРИМЕЧАНИЕ
.
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта PS/2.
ПРИМЕЧАНИЕ
.
Установка металлической заглушки в пустое отверстие для платы необходима для удовлетворения требованиям сертификации
FCC (США). Кроме того, заглушки защищают компьютер от пыли и грязи.
