Внутреннее устройство компьютера
Компоненты системной платы
9 разъем
последовательного
порта
К разъему последовательного порта подключается
последовательное устройство
, например ручное устройство.
По умолчанию первый последовательный порт обозначается
COM1, второй COM2.
ПРИМЕЧАНИЕ
.
При использовании дополнительного
PS2/последовательного адаптера доступен только
последовательный разъем
2.
Для получения дополнительной информации см
. раздел
Параметры настройки системы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните указания по безопасности, описанные
в Информационном руководстве по продуктам
.
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ВНИМАНИЕ
.
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению кабелей от
системной платы
.

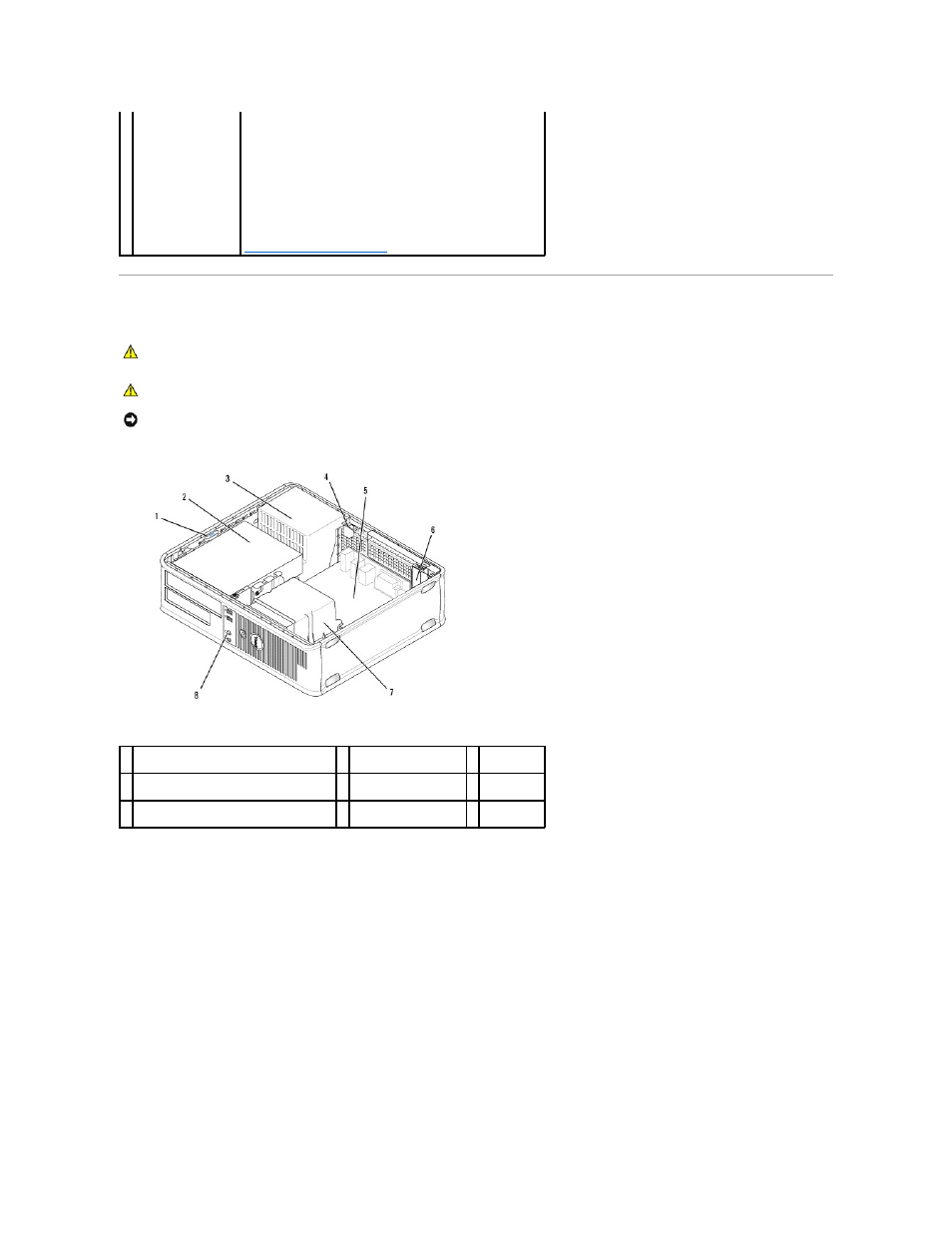

1 защелка дисковода
2 оптический дисковод
3 блок
питания
4 переключатель защиты корпуса от
вскрытия
(дополнительно)
5 cистемная плата
6 гнезда для
плат
7 блок радиатора
8 передняя панель
ввода
/вывода
