l
Вырез в верхней части платы или заглушки попадает на винт крепления к направляющей
.
7.
Установите фиксатор платы в исходное положение
, закрепив таким образом платы.
8.
Установите крышку корпуса компьютера на место
(см. раздел
Установка крышки корпуса компьютера
).
9.
Если установлена звуковая плата
.
a.
Войдите в программу настройки системы
, выберите пункт Integrated Audio (Встроенное аудиооборудование) в группе Onboard Devices
(Встроенные устройства) и установите значение Off (Выключено) (см. раздел
Настройка системы
).
b.
Подключите внешние звуковые устройства к разъемам на звуковой плате
. Не подключайте внешние аудиоустройства к разъему для
линейного входа на задней панели компьютера
(см. раздел
Разъемы на задней панели
).
10.
Если установлена плата сетевого адаптера и необходимо отключить встроенный сетевой адаптер
:
a.
Войдите в программу настройки системы
, выберите пункт Integrated NIC (Встроенный контроллер сетевого интерфейса) в группе
Onboard Devices (Встроенные устройства) и установите значение Off (Выключено) (см. раздел
Настройка системы
).
b.
Подсоедините сетевой кабель к разъемам сетевого адаптера
. Не подсоединяйте сетевой кабель ко встроенному сетевому разъему на
задней панели компьютера
.
11.
Установите нужные драйверы платы
(см. документацию по плате).
Извлечение плат
PCI Express x16 и DVI-плат
1.
Выполните действия
, описанные в разделе
Перед началом работы
.
2.
Аккуратно приподнимите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Поверните рычаг в открытое положение до
щелчка
.
3.
Отсоедините от платы все подключенные кабели
.
4.
Большим пальцем нажмите на рычаг
, чтобы защелка освободилась.
При извлечении платы
PCI Express x16 см.
При извлечении платы
-DVI см.
5.
Нажимая на рычаг
, потяните плату вверх, чтобы извлечь ее из разъема.
6.
Нажимая на рычаг
, потяните вверх язычок и извлеките плату из разъема.
ВНИМАНИЕ
.
Сначала подсоединяйте сетевой кабель к стенной розетке
, а затем к компьютеру.

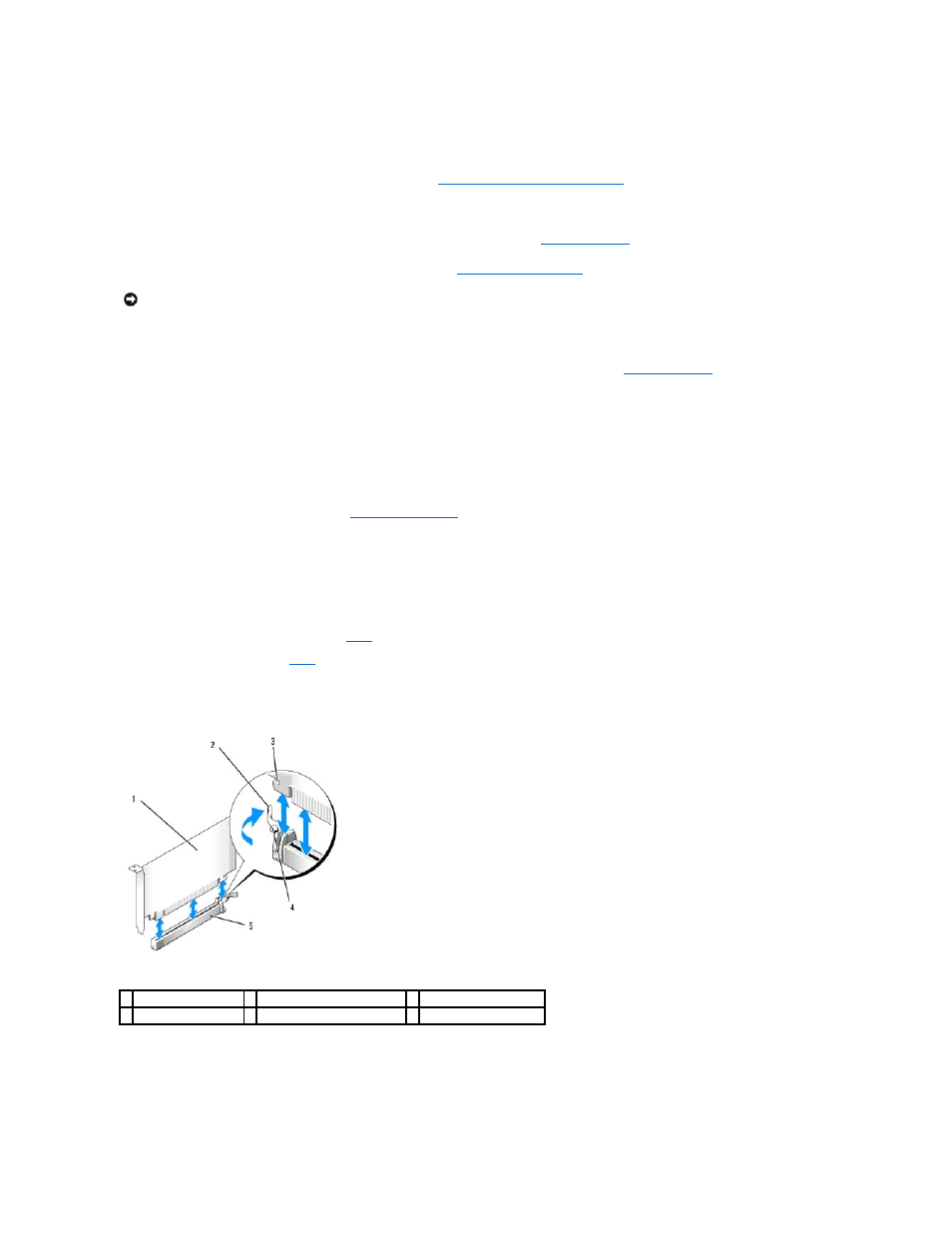

1 плата PCI Express x16 2 рычаг
3 фиксирующее отверстие
4 лепесток крепления
5 разъем платы PCI Express x16
