Инструкция по эксплуатации Dell PowerVault ML6000
Страница 139
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
крышка
НОВЫЙ модуль
расширения
библиотеки 9U*
крышка
Модуль управления
библиотекой 5U
Модуль управления
библиотекой 5U
крышка
Модуль управления
библиотекой 5U
Модуль расширения
библиотеки 9U
Модуль расширения
библиотеки 9U
крышка
Модуль управления
библиотекой 5U
Модуль расширения
библиотеки 9U
Модуль расширения
библиотеки 9U
Модуль расширения
библиотеки 9U
Модуль
управления
библиотекой 5U
НОВЫЙ модуль
расширения
библиотеки 9U*
НОВЫЙ модуль
расширения
библиотеки 9U*
НОВЫЙ модуль
расширения
библиотеки 9U*
Модуль расширения
библиотеки 9U
крышка
крышка
крышка
крышка
крышка
* Рекомендуемое расположение нового модуля расширения библиотеки 9U.
3

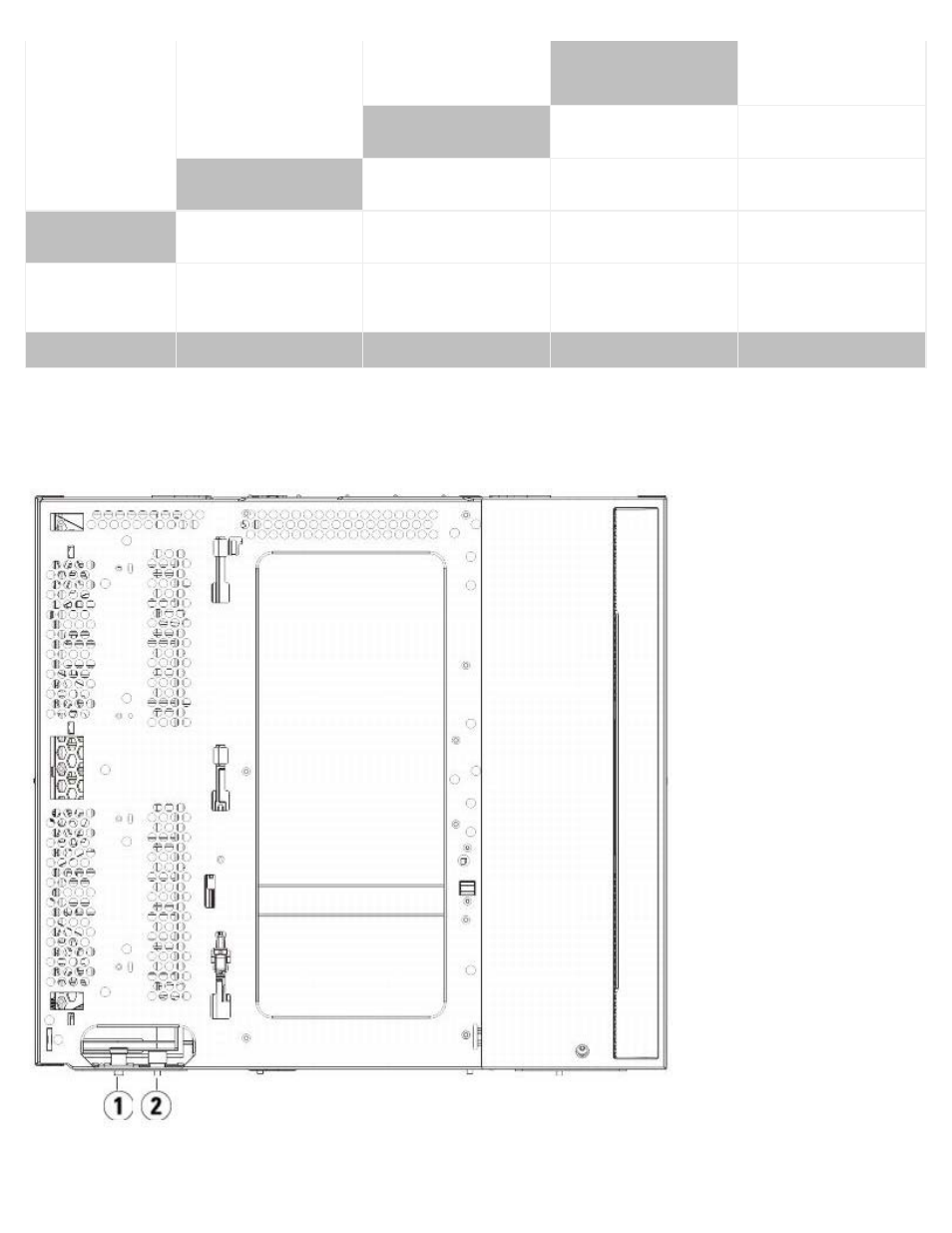

Откройте дверцу доступа модуля расширения библиотеки 9U и поднимите направляющий штырь, вытягивая его
вверх и слегка поворачивая, как винт. В противном случае штырь может поцарапать передние дверцы модуля,
на который устанавливается данный модуль.
1 Направляющий штырь
