Инструкция по эксплуатации Dell PowerVault ML6000
Страница 118
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

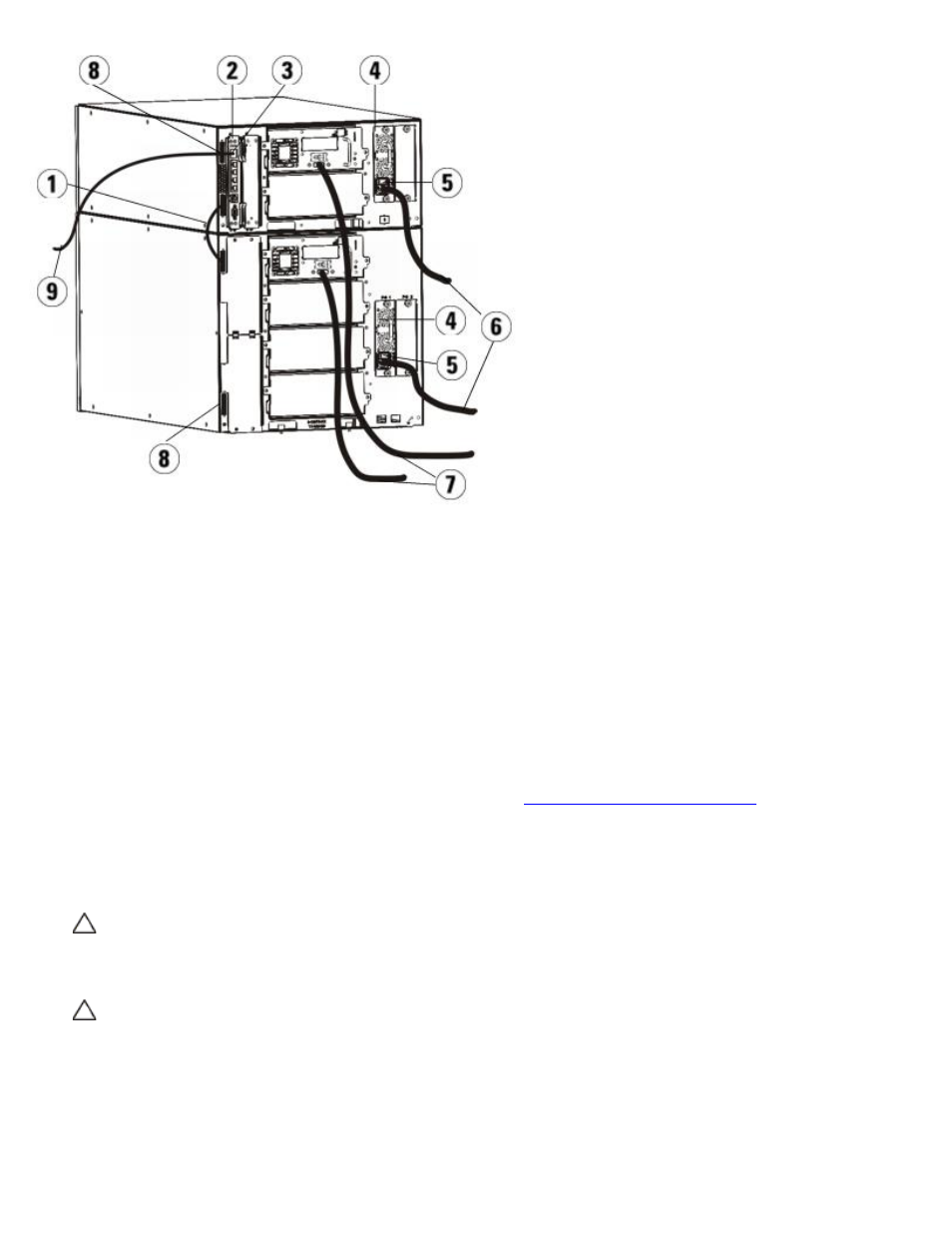

1 Кабель для соединения модулей
2 Блейд-модуль управления библиотекой
3 Порт Gigabit Ethernet
4 Источник питания
5 Задний выключатель питания
6 Кабели питания
7 Кабели SAS для подключения к хосту
8 Терминаторы модуля
9 Кабель Ethernet для подключения к сети
1
Установите библиотеку в стойку. См. инструкции в разделе
Установка библиотеки в стойку
. В них описаны
процедуры извлечения и установки стримеров.
2
Подключите один конец кабеля SAS к стримеру. Подключите другой конец кабеля SAS к хосту.
3
Если библиотека состоит из единственного модуля, установите терминаторы на верхний и нижний разъемы этого
модуля.
Внимание!
Терминатор модуля отличается от терминатора SCSI. Использование терминатора SCSI вместо
терминатора модуля может привести к повреждению библиотеки.
4
Если в библиотеке установлено несколько модулей, соедините модули между собой, как описано ниже.
Внимание!
Терминатор модуля отличается от терминатора SCSI. Использование терминатора SCSI вместо
терминатора модуля может привести к повреждению библиотеки.
a
Установите терминаторы на верхний и нижний модули в стойке библиотеки. Подключите один терминатор к
верхнему разъему терминатора самого верхнего модуля, а другой — к нижнему разъему терминатора самого
нижнего модуля.
b
Если к модулю управления библиотекой 5U необходимо добавить модули расширения библиотеки 9U,
отключите терминатор модуля управления библиотекой 5U от ближайшего к модулю расширения
библиотеки 9Uгнезда терминатора.
