Инструкция по эксплуатации Dell PowerVault ML6000
Страница 117
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
заземления, для подачи питания должно использоваться стандартное штепсельное подключение
и/или соединительное устройство, соответствующее стандарту IEC 60309 (или эквивалентному
национальному стандарту) с заземляющим контактом площадью сечения не менее 1,5 мм2 (14 AWG).
Для обеспечения надлежащей вентиляции и доступа к устройству необходимо оставить по 60 см
свободного пространства перед библиотекой и позади нее.

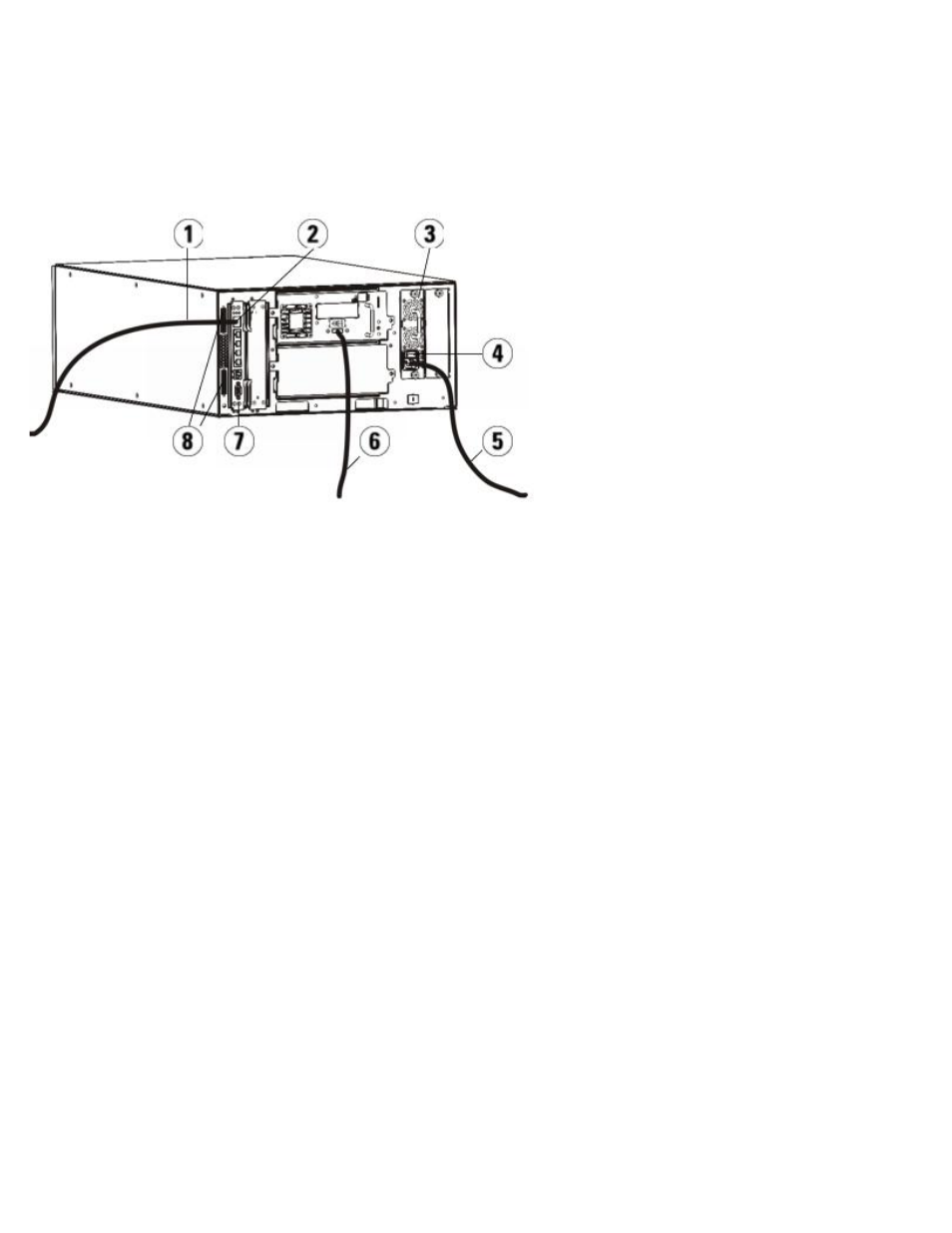

Рис. 10 Подключение кабелей SAS автономного модуля управления библиотекой 5U
1 Кабель Ethernet для подключения к сети
2 Порт Gigabit Ethernet
3 Источник питания
4 Задний выключатель питания
5 Кабель питания
6 Кабель SAS для подключения к хосту
7 Блейд-модуль управления библиотекой
8 Терминаторы модуля
Рис. 11 Подключение кабелей SAS в случае многомодульной конфигурации
