Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
• В каждый модуль расширения библиотеки 9U можно установить до двух блейд-модулей ввода-вывода FC. В
любой конфигурации библиотеки может использоваться не более четырех блейд-модулей ввода-вывода FC. К
одному блейд-модулю ввода-вывода FC может быть подключено не более четырех стримеров FC.
• Порты 1 и 2 на каждом блейд-модуле ввода-вывода FC зарезервированы для подключения к хостам. Порты 1 и 2
всегда находятся в режиме исполнителя. Остальные четыре порта (3, 4, 5 и 6) всегда находятся в режиме
инициатора. См. раздел Рис. 8 .
• В идеальном случае установленный стример должен быть подключен к порту ближайшего блейд-модуля
ввода-вывода FC, чтобы избежать использования слишком длинных кабелей. Ближайший блейд-модуль
ввода-вывода FC обычно располагается в том же модуле расширения библиотеки 9U, что и стример.
Примечание. Указания по оптимальному подключению кабелей библиотеки см. в разделе Рекомендации по
раскладке кабелей .

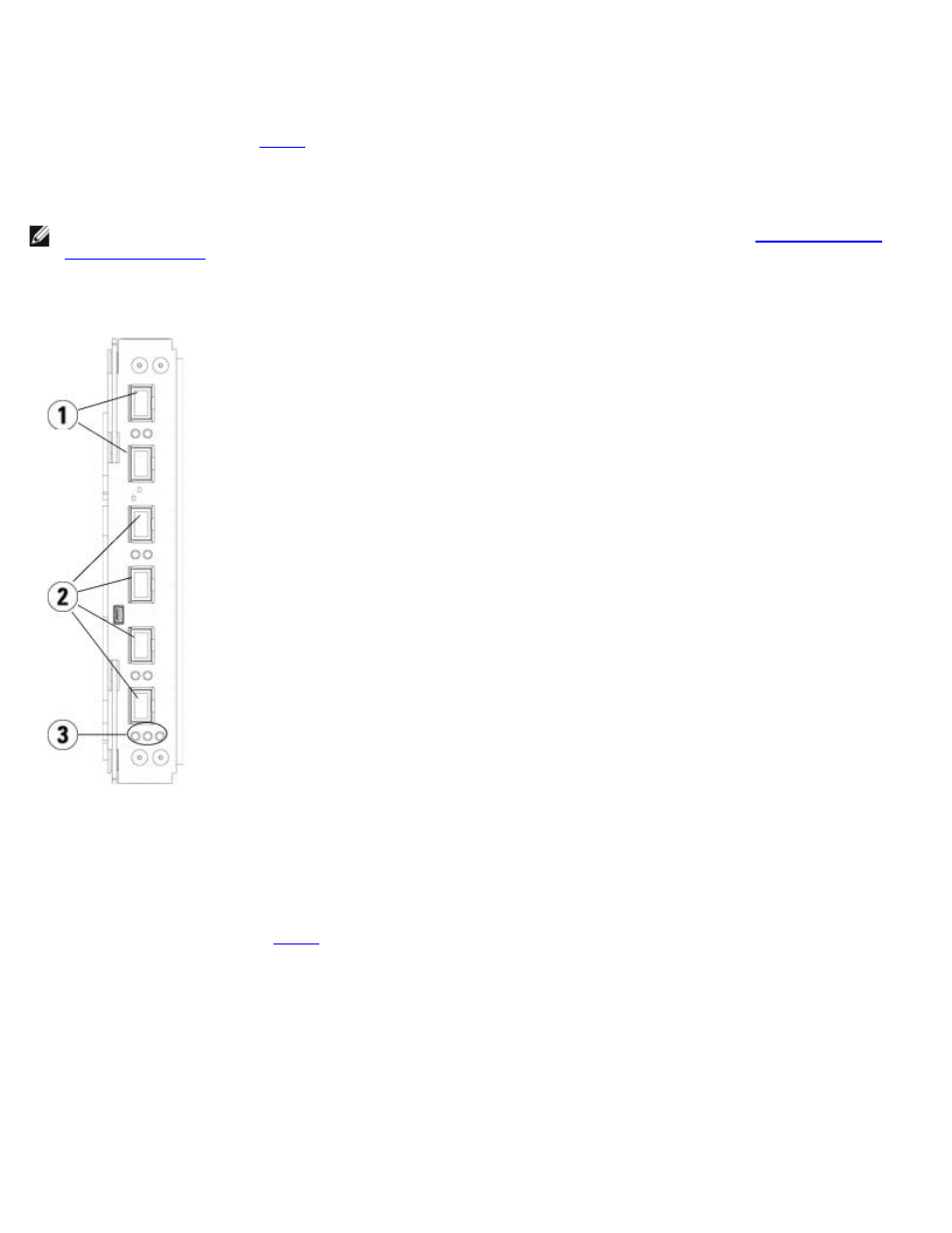

Рис. 8 Блейд-модуль ввода-вывода FC
1 Целевые порты 1 и 2 для подключения к хостам
2 Порты-инициаторы 3–6 для подключения к стримерам
3 Индикаторы (синий, оранжевый, зеленый)
Для установки библиотеки, включающей стримеры FC, подключаемые к блейд-модулям ввода-вывода FC, пользуйтесь
следующей процедурой вместе с Рис. 9 .
Рис. 9 Подключение кабелей блейд-модуля ввода-вывода FC
