Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

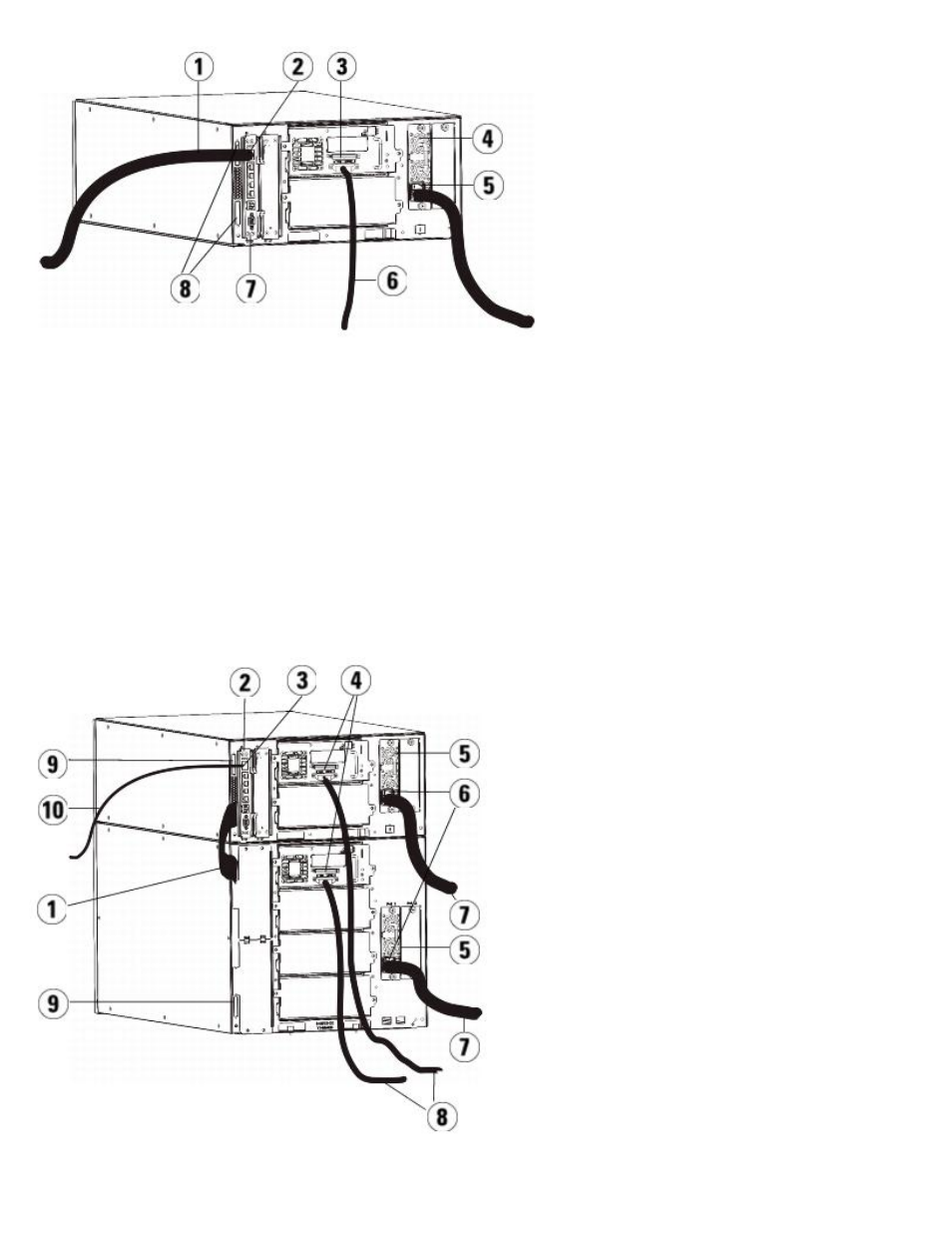

1 Кабель Ethernet для подключения к сети заказчика
2 Порт Gigabit Ethernet
3 Терминатор SCSI
4 Источник питания
5 Задний выключатель питания
6 Кабель SCSI для подключения к хосту
7 Блейд-модуль управления библиотекой
8 Терминаторы модуля
Рис. 4 Подключение кабелей SCSI в случае многомодульной конфигурации
1 Кабель для соединения модулей
