Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

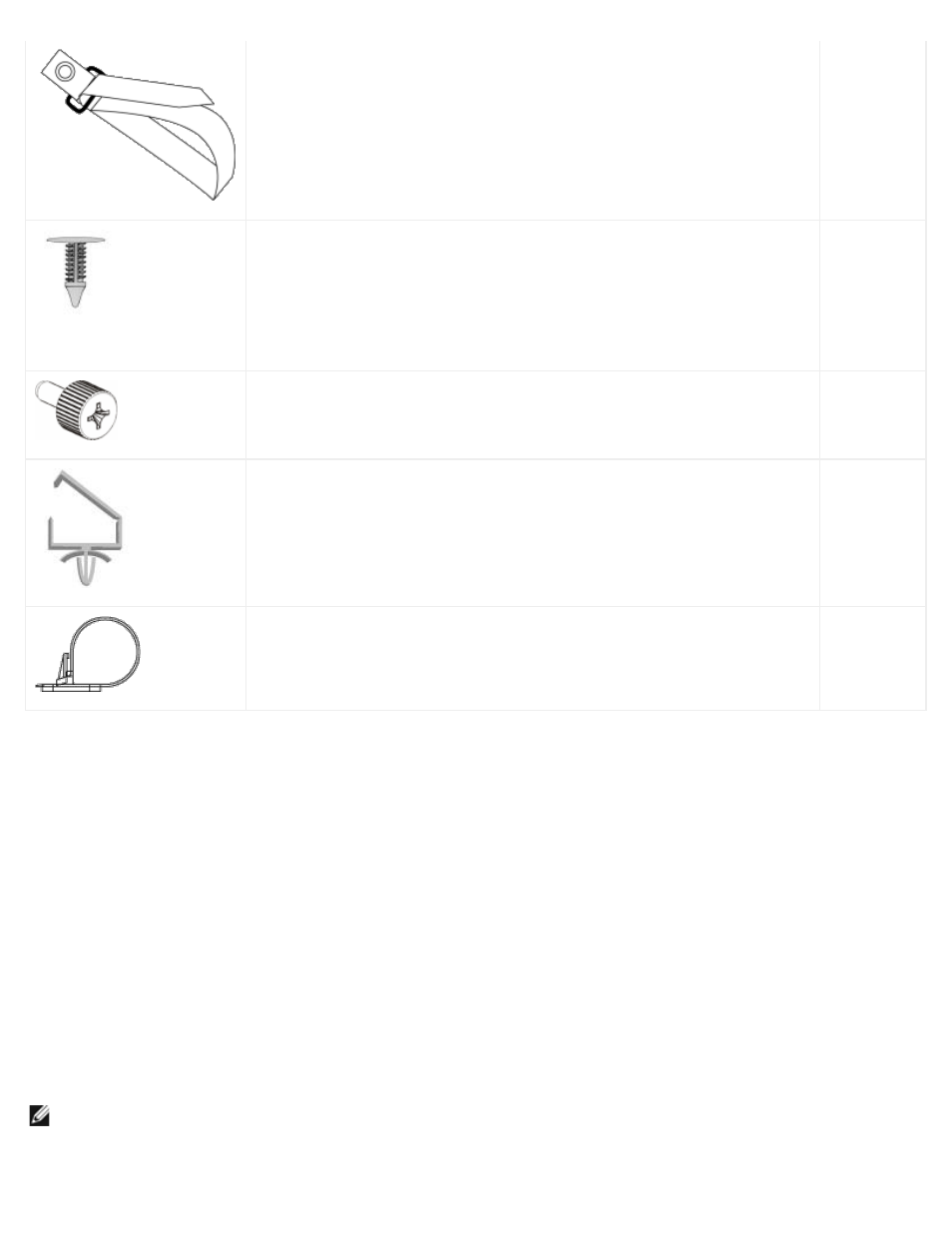

Вставной зажим для крепления текстильных застежек к модулям

расширения библиотеки 9U

2

Барашковый винт M5 для выпускавшихся ранее моделей библиотек без

просверленных отверстий для вставных зажимов. Барашковый винт M5

служит для крепления текстильных застежек в отверстиях с резьбой M5

в нижней правой части корпуса любого модуля.

2

Вставной проволочный кабельный зажим для крепления кабелей Ethernet

к модулю управления библиотекой 5U

2

Проволочный кабельный зажим с клейким основанием для выпускавшихся

ранее моделей библиотек без просверленных отверстий для вставных

проволочных кабельных зажимов. Проволочный кабельный зажим

с клейким основанием служит для крепления кабелей Ethernet к модулю

управления библиотекой 5U.

2

Раскладка кабелей питания

Раскладка кабелей питания имеет особенно большое значение в случае расширенных конфигураций библиотек

большой емкости. Библиотека ML6030 CM с двумя модулями расширения PowerVault ML6000 9U с резервным питанием в

максимальной конфигурации может содержать до 10 блоков питания, при этом потребуется выполнить раскладку

10 кабелей питания.
Для раскладки кабелей питания на задней стороне библиотеки установите текстильную застежку черного цвета на

каждом модуле и закрепите кабели питания с помощью застежки.

Кабели питания и текстильные застежки кабелей питания, поставляемые с библиотекой, имеют черный цвет.

Для любой библиотеки, включающей по крайней мере один модуль расширения библиотеки 9U, можно выполнить

следующие операции.

Крепление кабеля питания к раме библиотеки:

1

Найдите на задней стороне библиотеки специальное отверстие, просверленное в задней стенке модуля

расширения библиотеки 9U для крепления текстильной застежки. Отверстие расположено на задней стороне

библиотеки, на расстоянии около 7,5 см от верха модуля расширения библиотеки 9U, возле правой стороны

корпуса библиотеки. Следующий рисунок поможет найти это отверстие.

Примечание.

Если в корпусе модуля нет просверленного отверстия, закрепите текстильную застежку с

помощью барашкового винта M5 в ближайшем свободном резьбовом отверстии М5 в правой нижней части

корпуса модуля.
