Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

7

Повторите эти операции для всех устанавливаемых модулей расширения библиотеки 9U.

Установка модуля управления библиотекой 5U

Установите модуль управления 5U следующим образом:

1

Откройте дверцу станции импорта-экспорта и дверцу доступа модуля управления библиотекой 5U.

2

Поднимите модуль управления библиотекой 5U и установите его в требуемое положение.

3

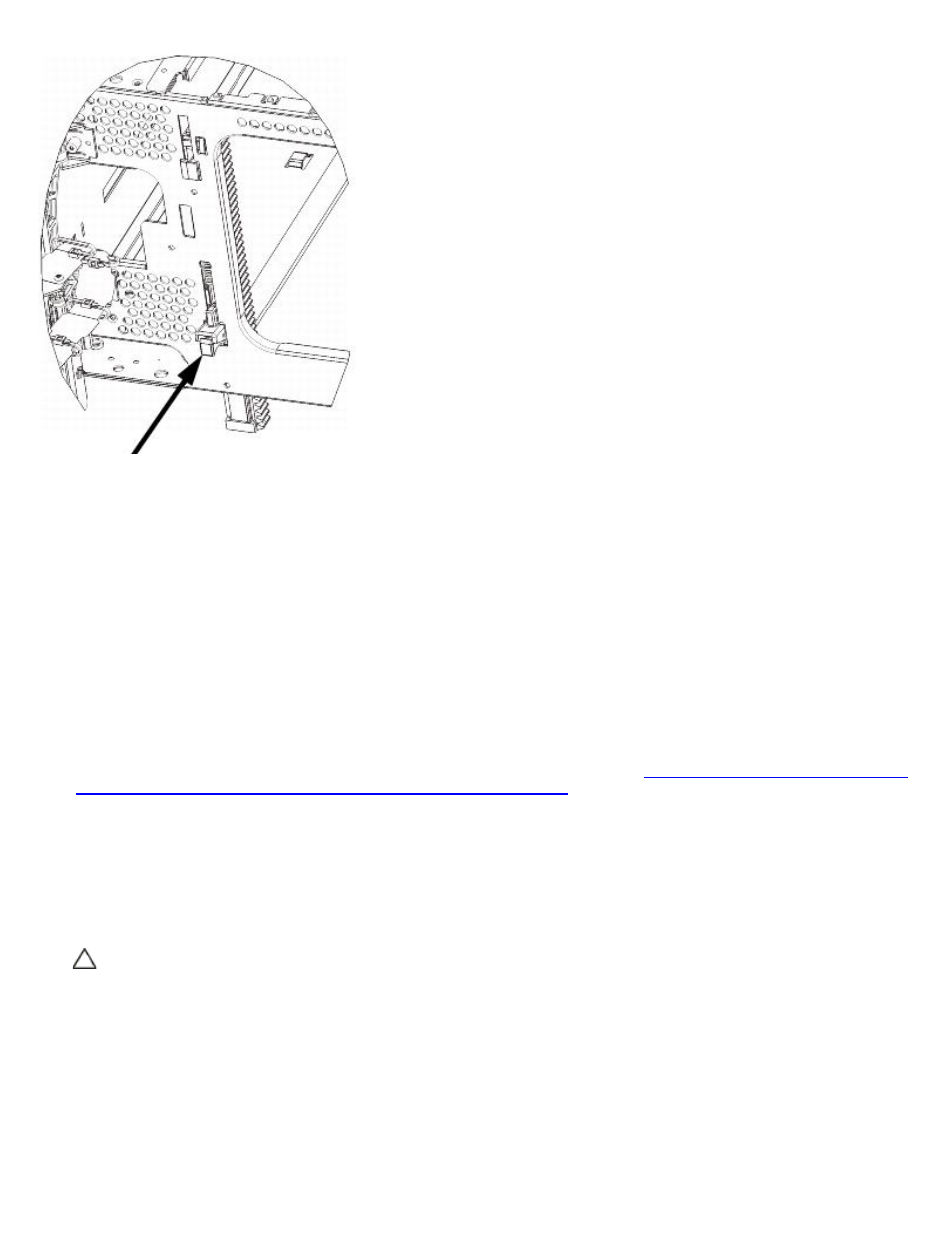

Если модуль управления библиотекой 5U на другой модуль, соедините оба модуля, затянув по два барашковых

винта у основания на передней стороне модуля и у основания на задней стороне модуля. Затем опустите

направляющий штырь (расположенный в основании передней части модуля), повернув и прижав его вниз.

4

Затяните все барашковые винты в основании задней и передней части модулей.

5

С помощью проушин стойки закрепите модуль управления библиотекой 5U в стойке.

6

Если блейд-модуль управления библиотекой (LCB) еще не установлен, установите его в модуль управления

библиотекой 5U. Инструкции по установке блейд-модуля LCB см. в разделе

Извлечение и замена блейд-модуля

управления библиотекой (LCB) и флэш-памяти блейд-модуля LCB

.

Подготовка к эксплуатации многомодульной библиотеки

Подготовьте библиотеку к работе следующим образом:

1

Распаркуйте робототехнический блок.

a

Аккуратно поднимите блок так, чтобы он перестал опираться на парковочную лапку.

Внимание!

Поддерживайте робототехнический блок за широкую металлическую горизонтальную

пластину. Поднятие этого блока за тонкую металлическую штангу приведет к деформации штанги. Не

поднимайте робототехнический блок за черный пластмассовый корпус захвата, это может привести к

поломке робототехнического блока.

b

Свободной рукой поверните парковочную лапку по часовой стрелке, чтобы она зафиксировалась в

незапаркованном положении. В правильном положении парковочная лапка полностью убирается из модуля и

не сможет случайно развернуться и помешать движения робототехнического блока.

c

Аккуратно освободите робототехнический блок. Он опустится к нижнему модулю библиотеки.
