Инструкция по эксплуатации Dell PowerVault ML6000
Страница 113
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

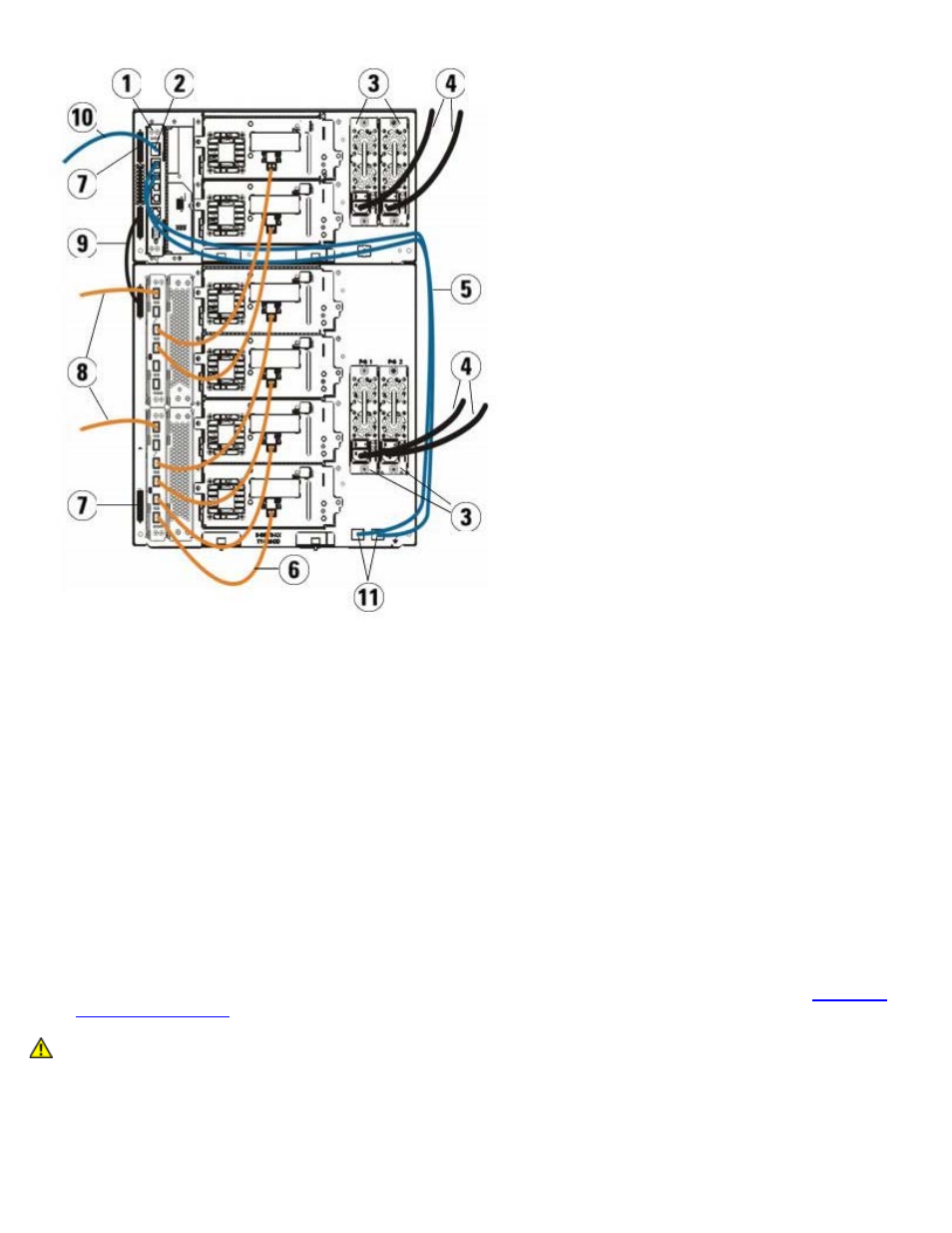

1 Блейд-модуль управления библиотекой (LCB)
2 Порт Gigabit Ethernet
3 Источники питания
4 Кабели питания
5 Кабели Ethernet от блейд-модуля LCB к модулю расширения
6 Кабель FC от блейд-модуля ввода-вывода FC к стримеру
7 Терминатор модуля
8 Кабель FC для подключения к хосту
9 Кабель для соединения модулей
10 Кабель Ethernet для подключения к сети
11 Верхний и нижний порты Ethernet
Необходимые инструменты: нет
1
При использовании библиотеки 14U или выше, установите ее в стойку. См. инструкции в разделе
Установка
библиотеки в стойку
. В них описаны процедуры извлечения и установки стримеров.
Осторожно!
Все библиотеки высотой более 14U должны устанавливаться в стойку с выводом
заземления, для подачи питания должно использоваться стандартное штепсельное подключение
и/или соединительное устройство, соответствующее стандарту IEC 60309 (или эквивалентному
национальному стандарту) с заземляющим контактом площадью сечения не менее 1,5 мм2 (14 AWG).
Для обеспечения надлежащей вентиляции и доступа к устройству необходимо оставить по 60 см
свободного пространства перед библиотекой и позади нее.
