Инструкция по эксплуатации Dell PowerVault ML6000
Страница 109
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
верхнему разъему терминатора самого верхнего модуля, а другой — к нижнему разъему терминатора самого
нижнего модуля.
Если библиотека состоит из единственного модуля, установите терминаторы на верхний и нижний разъемы
этого модуля.
b
Если к модулю управления библиотекой 5U необходимо добавить модули расширения библиотеки 9U,
отключите терминатор модуля управления библиотекой 5U от ближайшего к модулю расширения
библиотеки 9U гнезда терминатора.
c
Установите терминатор на модуль расширения библиотеки 9U в гнездо для подключения терминатора,
расположенное дальше всего от модуля управления библиотекой 5U.
4
Подключите кабель для соединения модулей между модулем управления библиотекой 5U и модулем расширения
библиотеки 9U.
5
Подключите кабель Ethernet к порту Gigabit Ethernet на блейд-модуле управления библиотекой (LCB) для
обеспечения удаленного доступа к библиотеке с использованием веб-клиента.
6
Подключите кабель питания к выходу блока питания с задней стороны библиотеки.
Кабель питания всегда должен подключаться к источнику питания на модуле управления библиотекой 5U. Если
используется резервный источник питания, подключите кабели питания к розеткам каждого дополнительного
источника питания.
7
Включите питание библиотеки.
a
Включите задний выключатель питания на каждом источнике питания.
b
Включите передний выключатель питания.
c
Включите питание хост-системы.
8
Проверьте связь со всеми устройствами на шине.
9
Настройте библиотеку с помощью команд с панели оператора. Информацию о настройке см. в разделе
Конфигурирование библиотеки
.
Подключение кабелей FC библиотеки непосредственно к хосту
Для установки библиотеки, включающей стримеры с интерфейсом FC, подключаемые непосредственно к хосту,
пользуйтесь следующей процедурой вместе с
Рис. 6

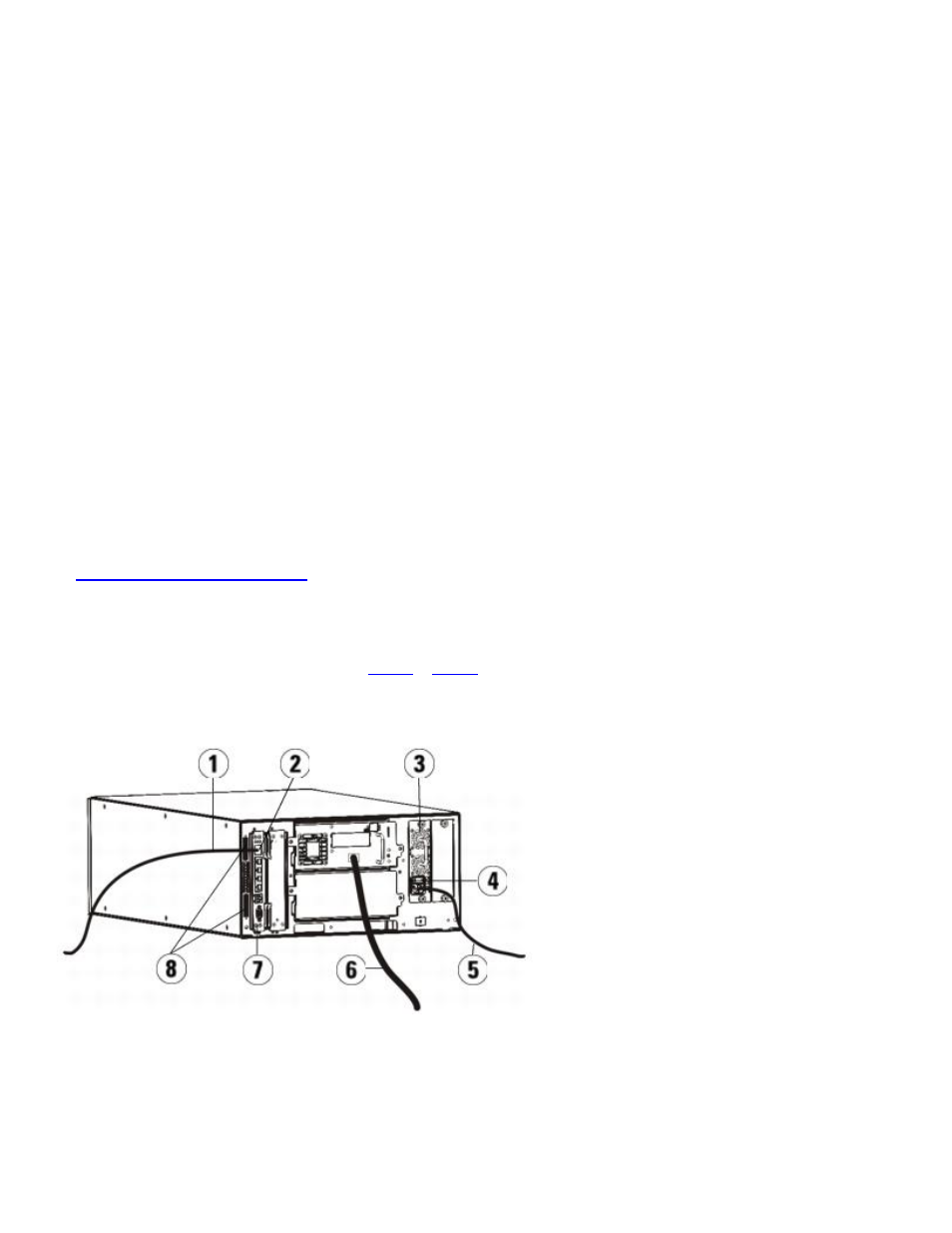

Рис. 6 Подключение кабелей Fibre Channel автономного модуля управления библиотекой 5U
1 Кабель Ethernet для подключения к сети заказчика
2 Порт Gigabit Ethernet
3 Источник питания
4 Задний выключатель питания
5 Кабель питания
6 Оптоволоконный кабель для подключения к хосту
