Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

нижнюю крышку модуля расширения 9U.

Замена модуля расширения 9U

1

Извлеките все стримеры из устанавливаемого модуля расширения библиотеки 9U. Инструкции по извлечению

стримеров см. в разделе

Снятие, установка и замена стримеров

.

2

Извлеките все источники питания из устанавливаемого модуля расширения библиотеки 9U. Инструкции по

извлечению источников питания см. в разделе

Установка, снятие и замена источников питания

.

3

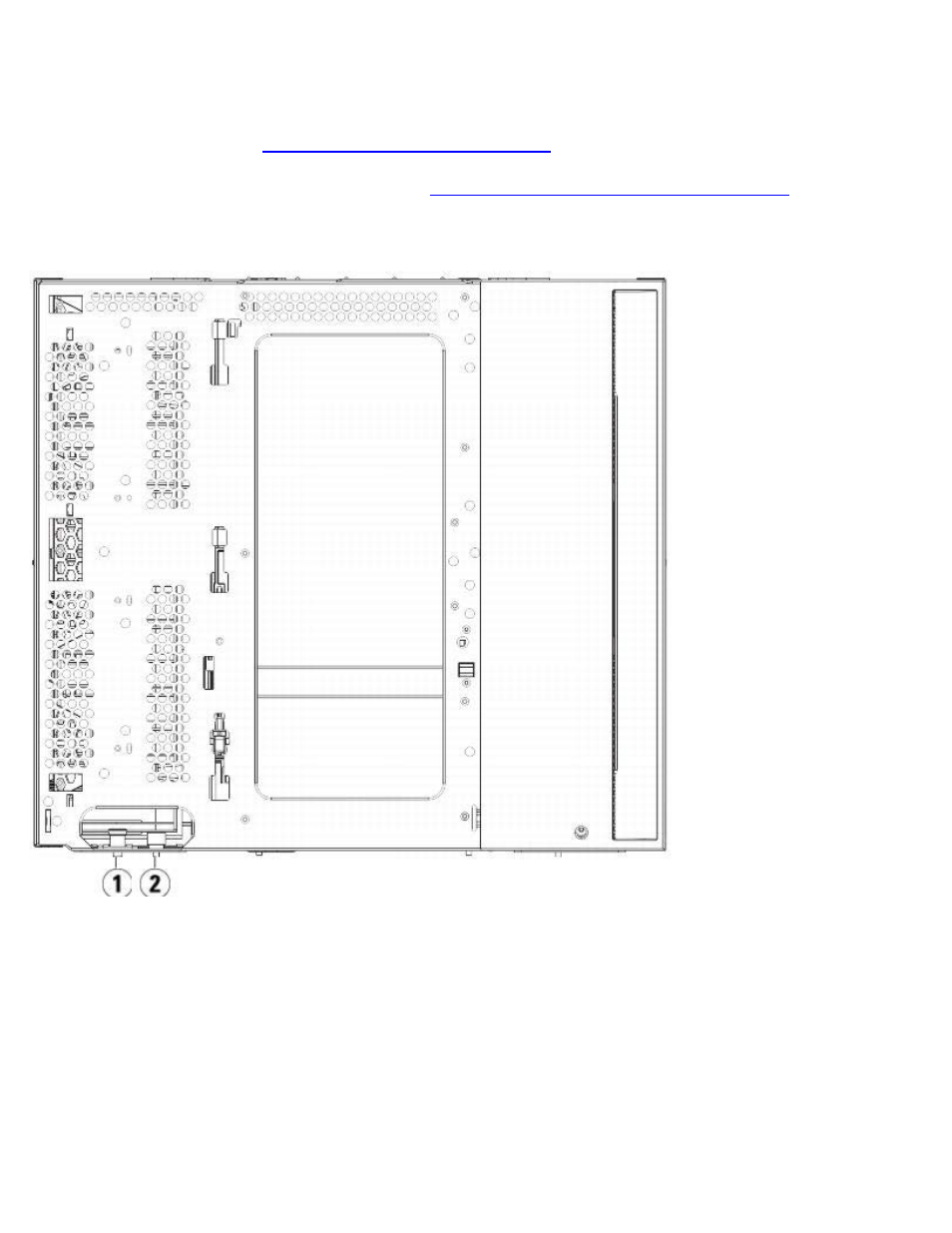

Откройте дверцу доступа модуля расширения библиотеки 9U и поднимите направляющий штырь, вытягивая его

вверх и слегка поворачивая, как винт. В противном случае штырь может поцарапать передние дверцы модуля,

на который устанавливается данный модуль.

1 Направляющий штырь
2 Барашковый винт

4

Поднимите новый модуль расширения библиотеки 9U и установите его в требуемое положение со стороны

передней панели библиотеки.

5

Прикрепите модуль к стойке с помощью проушин стойки.

6

Затем скрепите два этих модуля, затянув два барашковых винта в основании передней части модуля и два

барашковых винта в основании задней части модуля. Затем опустите направляющий штырь (расположенный в

основании передней части модуля), повернув и прижав его вниз.

7

Затяните все барашковые винты в основании задней и передней части модулей.

8

Установите Y-образные рельсы всех модулей библиотеки. Проследите за тем, чтобы Y-образные рельсы были
