Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

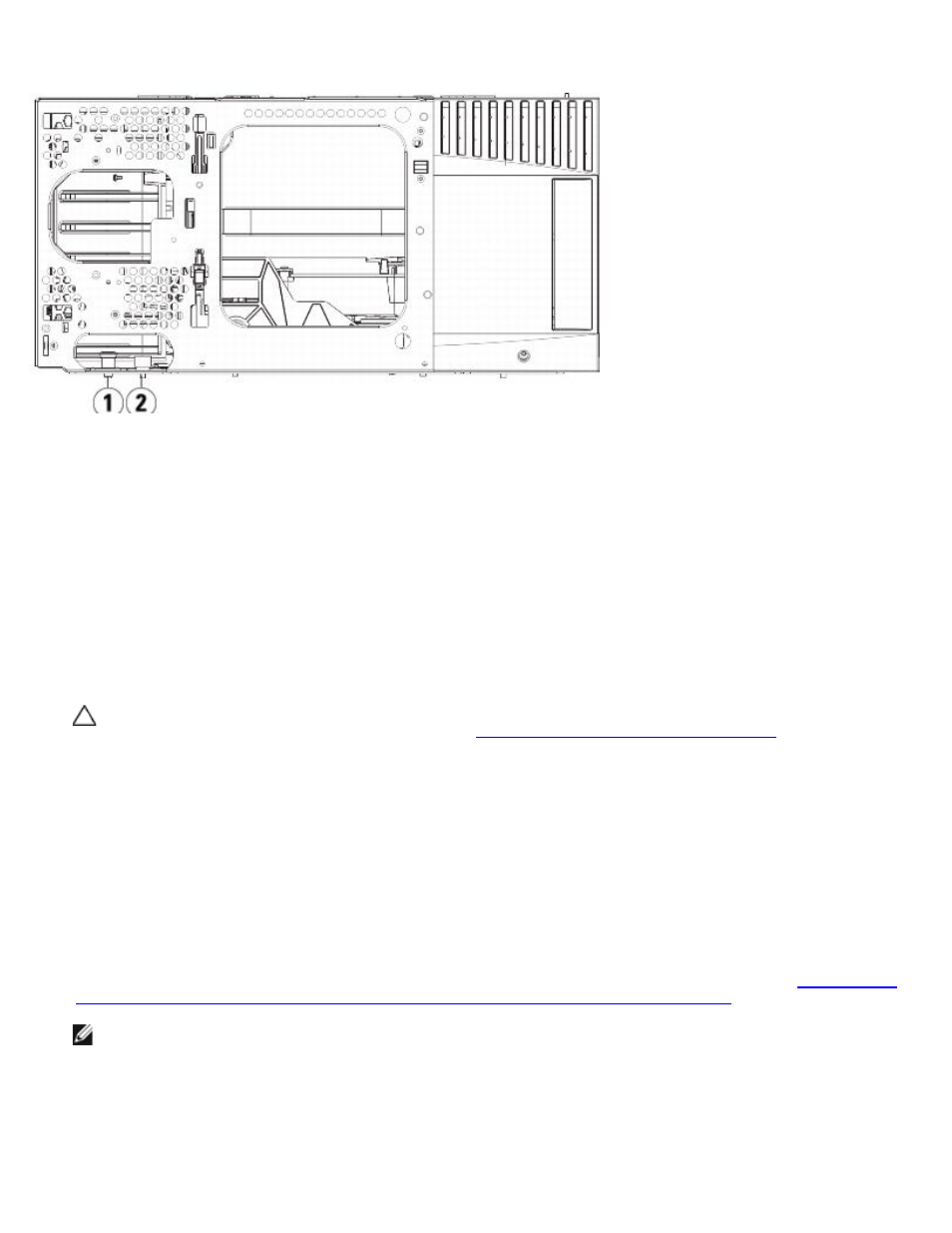

1 Направляющий штырь
2 Барашковый винт

7

Потяните весь модуль на себя и снимите его с нижнего модуля.

Замена модуля управления библиотекой 5U

1

Если они еще не извлечены, извлеките стримеры и блоки питания из извлекаемого модуля управления

библиотекой 5U.

2

С помощью крестообразной отвертки № 2 (для верхней крышки) и звездообразной отвертки T10 (для нижней

крышки) снимите крышки нового модуля управления библиотекой 5U с верхней и нижней стороны модуля в

соответствии с требованиями для установки.

Внимание!

Перед снятием нижней крышки модуля управления библиотекой 5U робототехнический блок

должен быть запаркован, как описано в разделе

Подготовка к снятию или замене модуля

.

a

Если библиотека состоит только из модуля управления библиотекой 5U, не снимайте крышки.

b

Если планируется установка модуля управления библиотекой 5U наверх библиотеки, а модуль расширения

библиотеки 9U расположен под ним, снимите нижнюю крышку модуля управления библиотекой 5U.

c

Если планируется установить модуль управления библиотекой 5U в середину библиотеки, снимите обе

крышки (верхнюю и нижнюю).

d

Если планируется установить модуль управления библиотекой 5U вниз библиотеки, а модуль расширения

библиотеки 9U располагается над ним, снимите верхнюю крышку модуля управления библиотекой 5U.

3

Выньте блейд-модуль LCB из извлекаемого модуля управления библиотекой 5U и отложите его в сторону.
Блейд-модуль LCB хранит данные о содержании и конфигурации библиотеки, поэтому, вероятно, понадобится

установить этот блейд-модуль LCB (или, возможно, просто карту флэш-памяти блейд-модуля LCB) в новый

модуль управления библиотекой 5U. Подробнее об извлечении блейд-модуля LCB см. в разделе

Извлечение и

замена блейд-модуля управления библиотекой (LCB) и флэш-памяти блейд-модуля LCB

.

Примечание.

Если планируется установка модуля управления библиотекой 5U над модулем расширения

библиотеки 9U, сначала необходимо запарковать загрузчик в модуле управления библиотекой 5U.

4

Если конфигурация библиотеки включает модули расширения библиотеки 9U, установленные под модулем

управления библиотекой 5U, установите их в библиотеку сейчас.

5

Установите новый модуль управления библиотекой 5U в библиотеку. Поднимите модуль управления

библиотекой 5U и установите его в требуемое положение со стороны передней панели библиотеки.
Поместите модуль управления библиотекой 5U над модулем расширения библиотеки 9U и сдвиньте его к задней
