Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

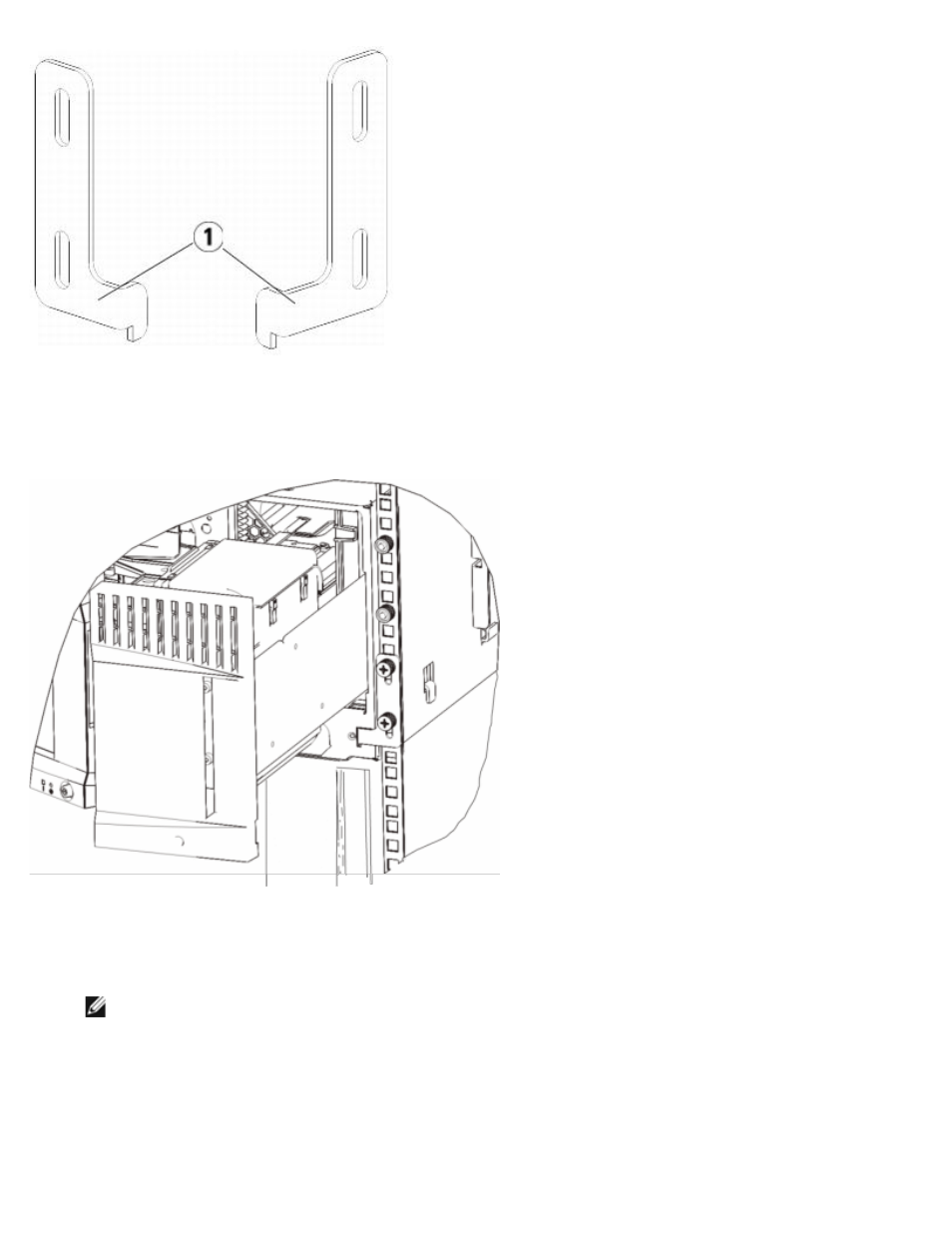

1 Петли проушин стойки
b С помощью двух барашковых винтов M5 прикрепите проушины к стойке. Вставьте барашковые винты в
гайки-клеммы (или стопорные гайки) и туго равномерно затяните.
9 Установите левую проушину стойки.
a При открытой дверце станции импорта-экспорта откройте левую дверцу доступа модуля и потяните ее на
себя, чтобы получить доступ к слоту, расположенному в левом нижнем углу модуля. Благодаря подвижности
петель дверцы можно открыть так, чтобы обеспечить доступ к слоту.
Примечание. Для доступа к слоту дверцу нужно будет потянуть на себя.
b Установите левую проушину стойки тем же способом, что и правую.
c С помощью двух барашковых винтов M5 прикрепите проушины к стойке. Вставьте барашковые винты в
гайки-клеммы (или стопорные гайки) и туго равномерно затяните.
