Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

Раздел, все ресурсы которого относятся к извлеченному модулю, будет представлен в виде раздела без слотов

или стримеров. Этот раздел можно только удалить.

Модуль управления библиотекой 5U можно устанавливать в любом месте конфигурации библиотеки. Однако для

библиотек высотой до 32U рекомендуется устанавливать модуль управления библиотекой 5U над всеми установленными

модулями расширения библиотеки 9U. Рекомендуемое расположение модуля управления библиотекой 5U для

конфигурации библиотеки высотой 41U — выше трех модулей расширения библиотеки 9U под верхним модулем

расширения библиотеки 9U.

Извлечение модуля управления библиотекой 5U

1

Перед извлечением модуля, выполните инструкции, приведенные в разделе

Подготовка к снятию или замене

модуля

.

2

Начиная с самого верхнего модуля библиотеки, откройте дверцы станций импорта-экспорта и дверцы доступа

модулей.

Внимание!

Перед разборкой модулей робототехнический блок необходимо запарковать, как описано

в разделе

Подготовка к снятию или замене модуля

.

3

Для безопасной разборки модулей открепите Y-образные рельсы.

a

В передней части библиотеки найдите расцепляющий механизм Y-образной рельсы на левой стороне модуля.

Сожмите ручку расцепляющего механизма Y-образной рельсы, поднимите их и отпустите, чтобы они

зафиксировались в предусмотренном месте.

b

Найдите задний расцепляющий механизм Y-образной рельсы внутри на правой стороне модуля сзади

библиотеки. Сожмите ручку расцепляющего механизма Y-образной рельсы, поднимите их и отпустите, чтобы

они зафиксировались в предусмотренном месте.

Примечание.

Заднюю Y-образную рельсу невозможно поднять при установленных стримерах.

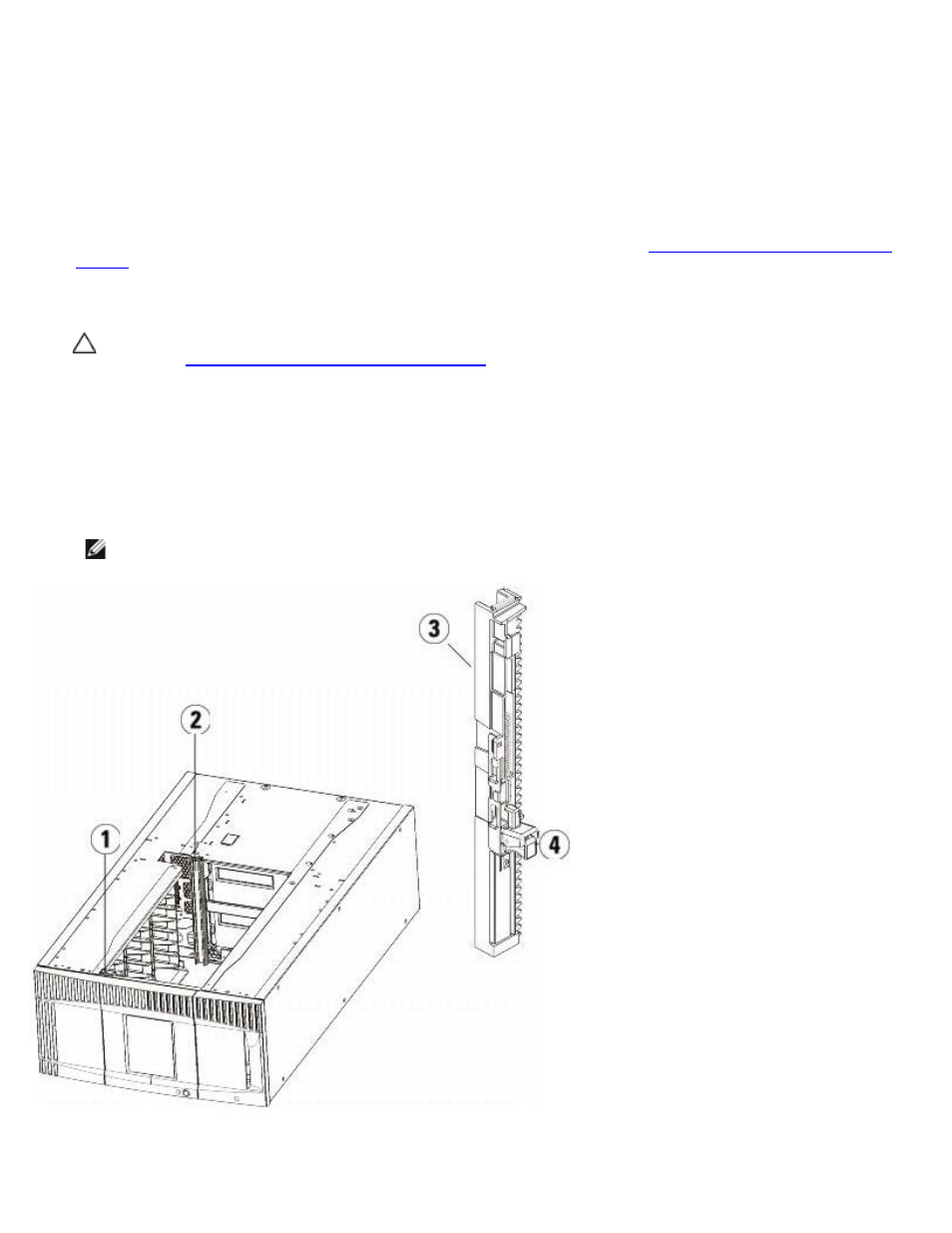

1 Передняя Y-образная рельса
2 Задняя Y-образная рельса
