Установка, снятие и замена компонентов

file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]

b

Если у стойки имеются квадратные крепежные отверстия, используйте большие втулки и стопорные гайки.

c

Если у стойки имеются резьбовые отверстия (резьба М6), не используйте втулки, гайки-клеммы и стопорные

гайки.

5

Определите место установки полок для монтажа в стойке.
Старайтесь устанавливать полки на такой высоте, при которой основание модуля управления библиотекой 5U

будет находиться между отметками для совмещения 28U и 32U, так как при этом обычно обеспечивается удобная

высота для работы с панелью оператора. Помните, что модуль управления библиотекой 5U может располагаться

в любом месте библиотеки: выше, ниже или между какими-либо из модулей расширения библиотеки 9U.

Рекомендуемые конфигурации см. в разделе

Установка новой многомодульной конфигурации библиотеки

.

Установка полок для монтажа в стойке

Необходимые компоненты: полки для установки в стойку, втулки (8 шт.), барашковые гайки (8 шт.)

1

Если полки для монтажа в стойке раскладываются, сложите их до минимального размера. Компактные полки

удобнее устанавливать в стойку.

Примечание.

Изменение размера полок производится вручную, хотя иногда это требует некоторых

усилий. При изменении размера полки нельзя пользоваться никакими инструментами и разбирать полку.

2

Установите втулку на конец каждого штифта и затяните ее до предела. Втулка должна быть направлена широкой

стороной к монтажной полке, а узким концом наружу. Убедитесь в том, что применяется втулка нужного

размера, как описано в разделе

Подготовка к установке

.

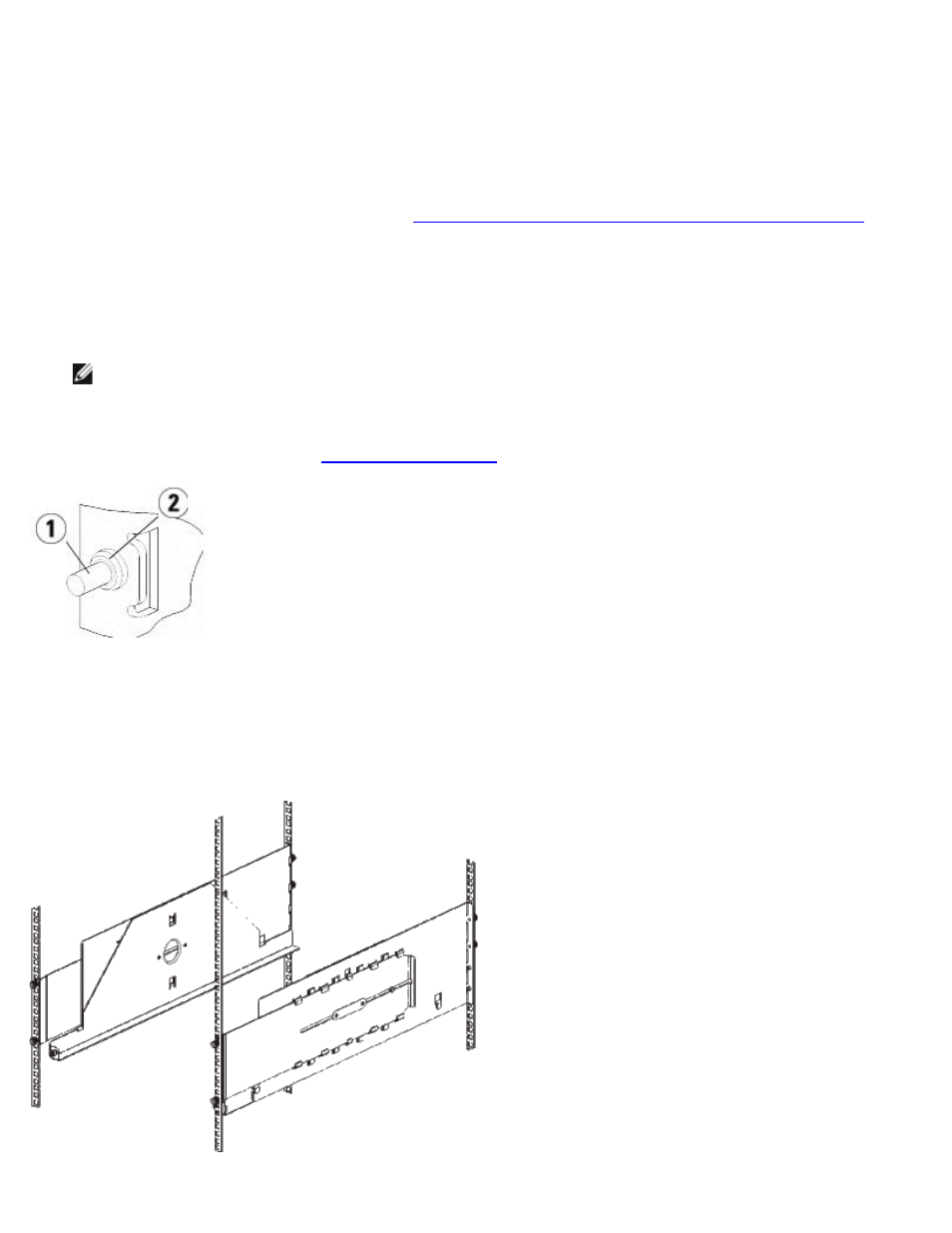

1 Штифт
2 Втулка

3

Установите полки для монтажа в стойке и выровняйте их.

a

Установите задние штифты полки в задние крепежные отверстия стойки.
