Инструкция по эксплуатации Dell PowerVault ML6000
Страница 108
Установка, снятие и замена компонентов
file:///T|/htdocs/stor-sys/ML6000/ru/html/ch08.htm[9/17/2012 2:39:47 PM]
2 Блейд-модуль управления библиотекой
3 Порт Gigabit Ethernet
4 Терминатор SCSI
5 Источник питания
6 Задний выключатель питания
7 Кабели питания
8 Кабели SCSI для подключения к хосту
9 Терминаторы модуля
10 Кабель Ethernet для подключения к сети заказчика
1
Установите библиотеку в стойку. См. инструкции в разделе
Установка библиотеки в стойку
. В них описаны
процедуры извлечения и установки стримеров.
2
Подключите кабели SCSI к стримерам.
a
Установите на стример SCSI соответствующий терминатор SCSI.
b
Подключите стример SCSI к хосту.
c
Вместо подключения каждого стримера SCSI к хосту можно использовать кабель SCSI для последовательного
соединения вместе двух соседних стримеров SCSI и подключения их к хосту, как показано на
Примечание.
Во избежание возможных проблем с производительностью не подключайте к одной шине
SCSI более двух стримеров с интерфейсом SCSI.

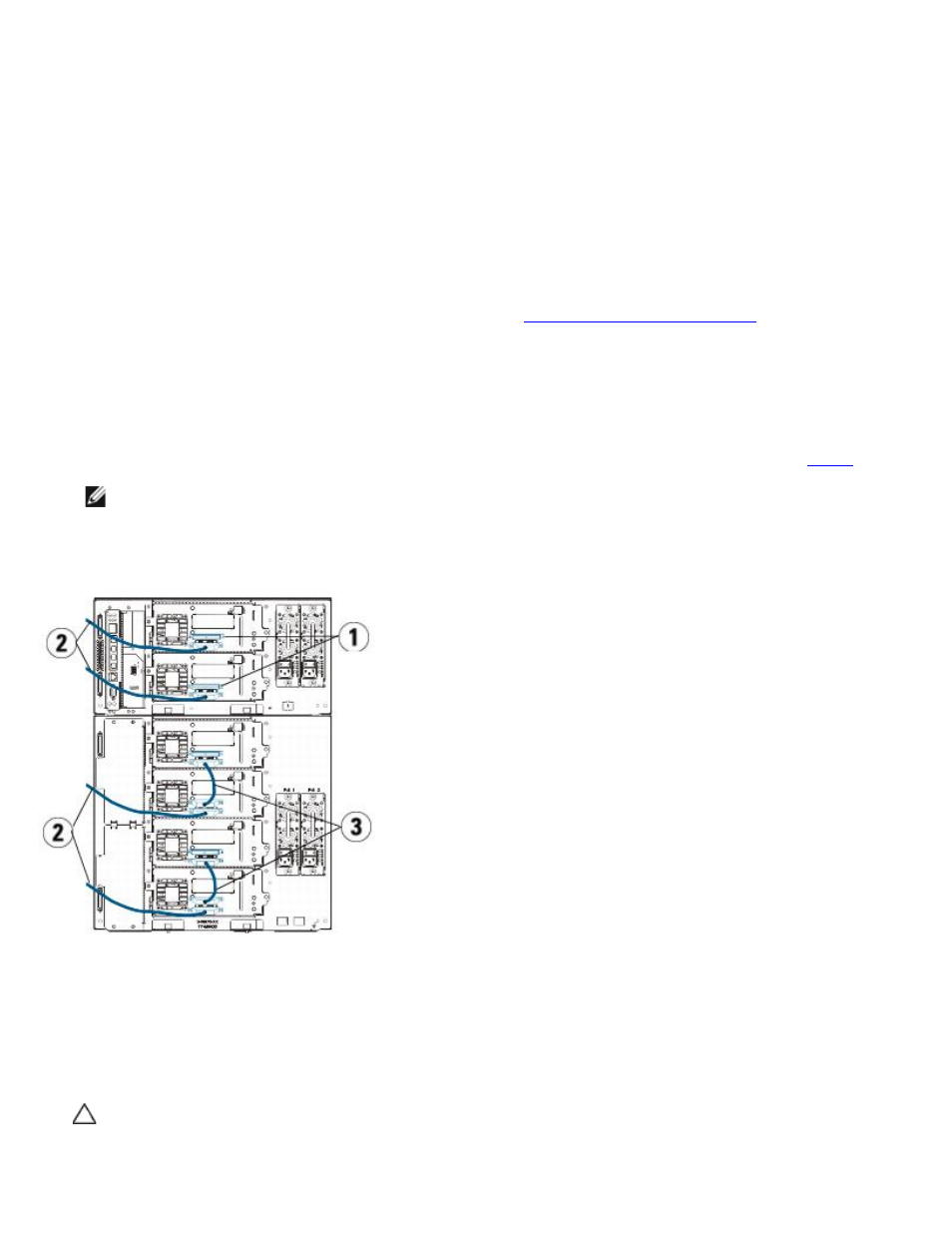

Рис. 5 Подключение кабелей SCSI в случае многомодульной конфигурации, альтернативный способ
1 Терминатор SCSI
2 Кабель для подключения SCSI-устройства к хосту
3 Кабель SCSI, соединяющий два стримера SCSI
3
Установите терминаторы модуля.
Внимание!
Терминатор модуля отличается от терминатора SCSI. Использование терминатора SCSI вместо
терминатора модуля может привести к повреждению библиотеки.
a
Установите терминаторы на верхний и нижний модули в стойке библиотеки. Подключите один терминатор к
