Установка кронштейна для монтажа на трубу | ru
Bosch Security Systems, Inc. Руководство по установке F.01U.164.478 | 2.0 | 2010.02
8. Прикрепите камеру к монтажной плате, вставив
вертикальную петлю в паз на верхней части купола
камеры справа от предохранительного стопорного
винта.

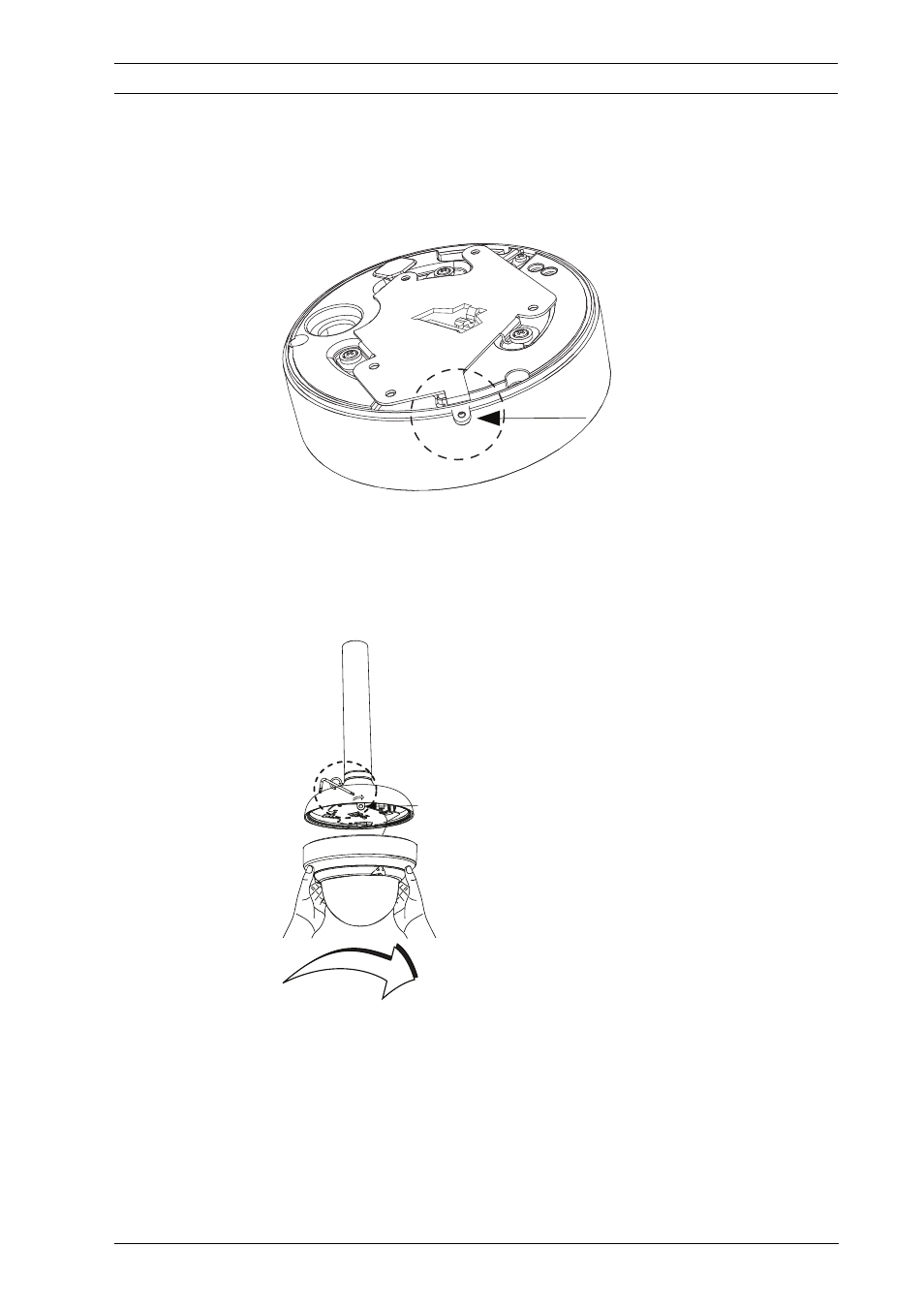

Рисунок 7.8 Расположение предохранительного стопорного
винта
9. Поверните камеру примерно на 15 градусов вправо и
прочно закрепите, как показано на следующем рисунке.
Примечание: не ослабляйте латунные заглушки.
Рисунок 7.9 Прикрепите купол к монтажной плате
