34 ru | Кронштейн для установки на стену
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
6.
Ослабьте один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

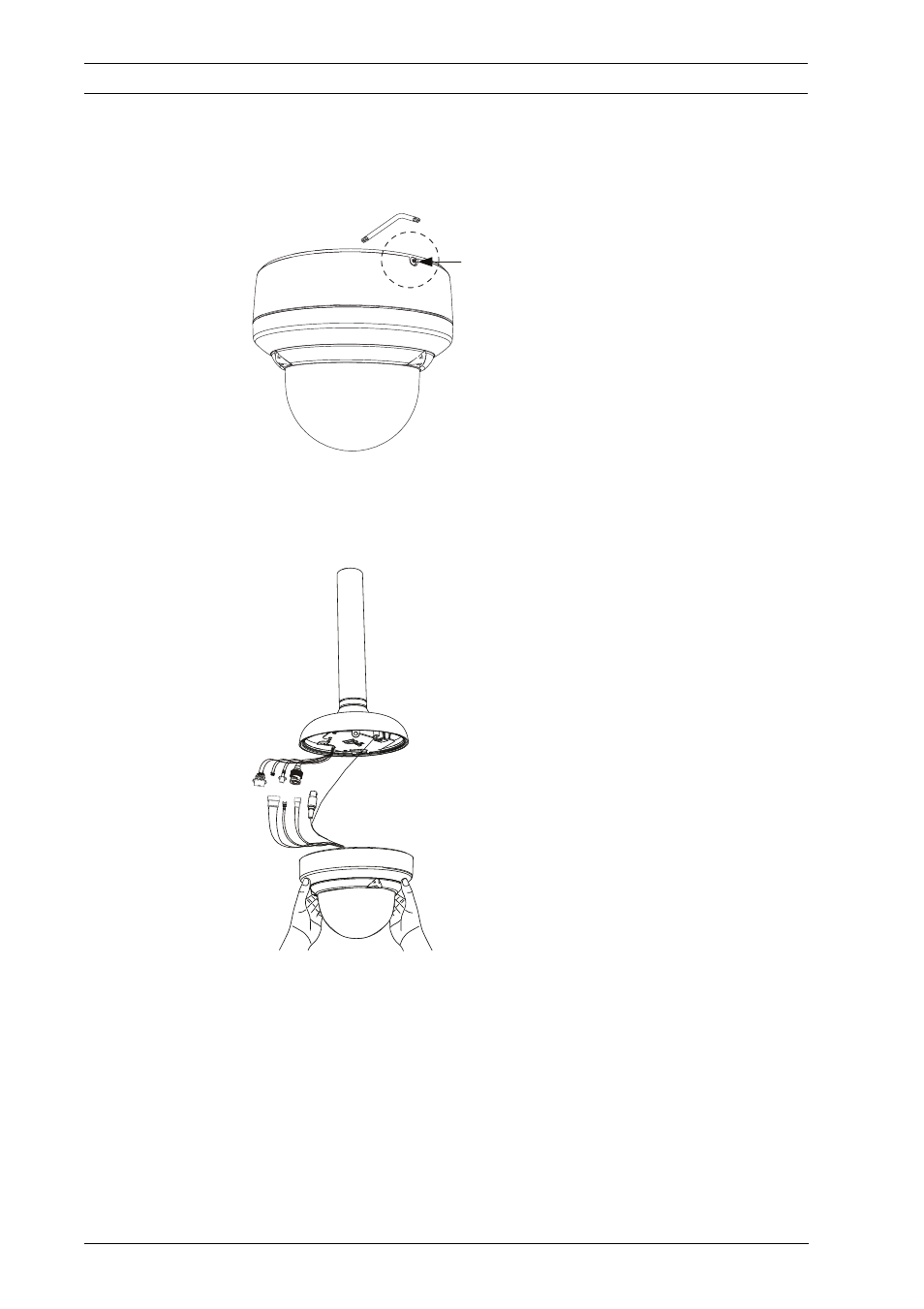

Рисунок 5.8 Ослабьте предохранительный стопорный винт
7.
Подключите сочленяющиеся разъемы от камеры к
сочленяющимся разъемам с потолка.
Рисунок 5.9 Подключите кабели
8.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
9.
Прикрепите камеру к монтажной плате, вставив
вертикальную петлю в паз на верхней части купола
камеры справа от предохранительного стопорного
винта.
