AutoDome Easy II
Монтаж кронштейна для установки на
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
4.1.3
Подготовка кронштейна для монтажа на
поверхность для установки вне помещения
В следующих инструкциях подробно описывается процедура
необходимой подготовки поверхности и монтажа
распределительной коробки, устанавливаемой на
поверхность, для применения вне помещения.
1.
Определите подходящее место для кронштейна для
монтажа на поверхность и купольной камеры. На
рисунке внизу показано расположение кронштейна для
монтажа на поверхность (под номером 1) и купольной
камеры (под номером 2).

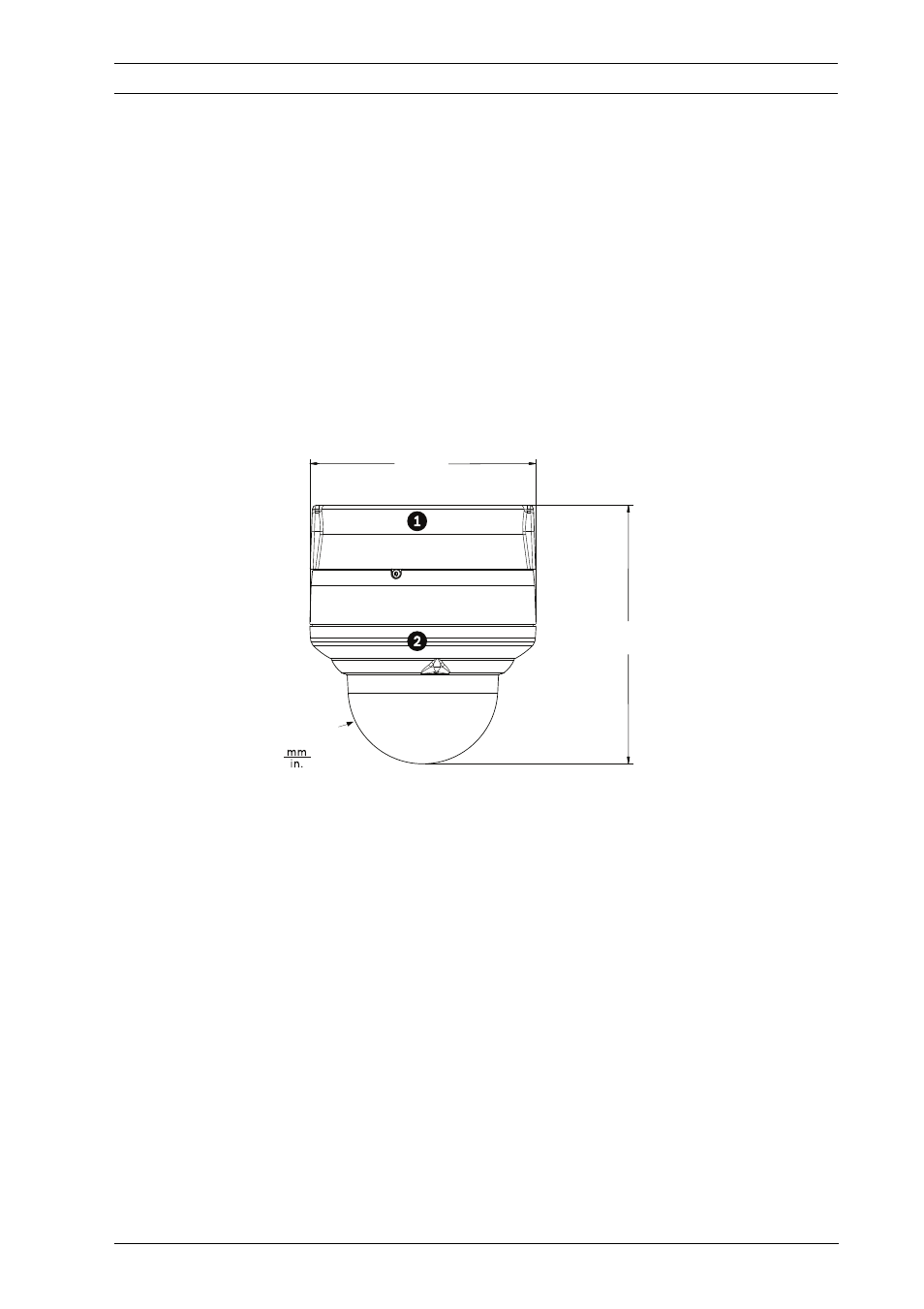

Рисунок 4.4 Кронштейн для монтажа на поверхность вне
помещения с камерой AutoDome Easy II
2.
Используйте распределительную коробку VEZ-A2-JC или
VEZ-A2-JW для установки на поверхность в качестве
шаблона для разметки отверстий четырех (4) винтов M4
или №10 с цилиндрической головкой (ниже, под
номером 1).
ø
153.0
(6.02)
175.0
(6.89)
R50.6
(1.99)
