Дополнительные требования
–
Подходящие отвертки с прямым шлицем
–
№ 2 крестообразные отвертки
–
Соответствующий инструмент для проделывания
отверстий в гипсокартоне или в ячейке подвесного
потолка (если применимо).
–
10,2 см x 10,2 см распределительная коробка
(дополнительно)
–
Звездообразный ключ T-10 (Torx)
–
Монтажный комплект LTC 9349MK (дополнительно)
6.1.2
Подготовка поверхности потолка для установки
камеры
Для установки кронштейна для встроенного монтажа
выполните следующие действия:
1.
Определите подходящее место для кронштейна для
встроенного монтажа (поставляется отдельно).

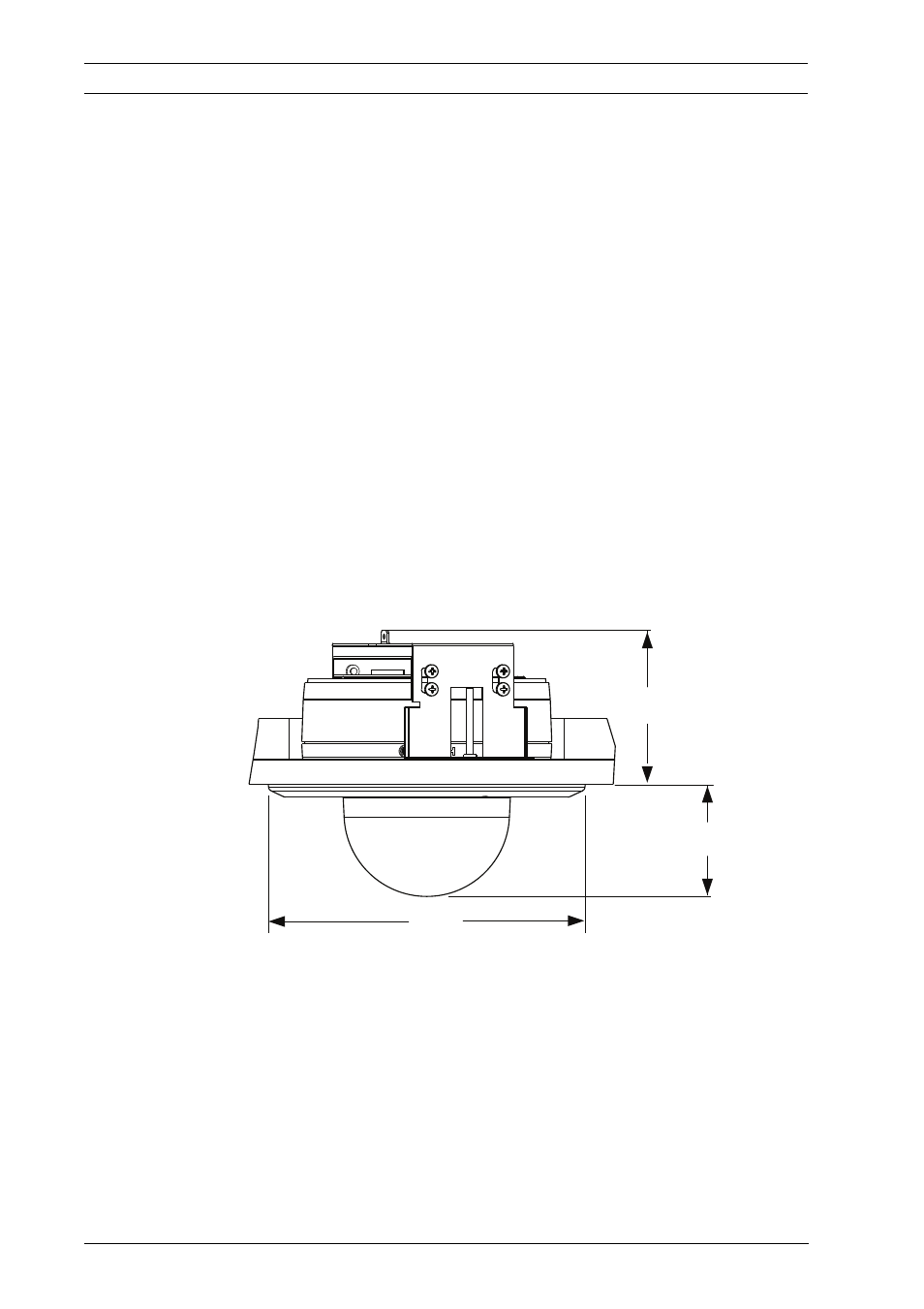

Рисунок 6.1 Размеры кронштейна для встроенного монтажа
2.
Просверлите или вырежьте отверстие размером 177,8
мм с допуском +/- 2,2 мм
3.
Дополнительно: при установке AutoDome Easy II на
ячейку подвесного потолка или любую другую
поверхность, где необходима дополнительная опора ,
рекомендуется использовать монтажный комплект
LTC 9349MK (поставляется отдельно). Инструкции по
68.7
(2.7)
194.0
(7.64)
96.0
(3.8)
