AutoDome Easy II
Кронштейн для установки на стену | ru
29
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02

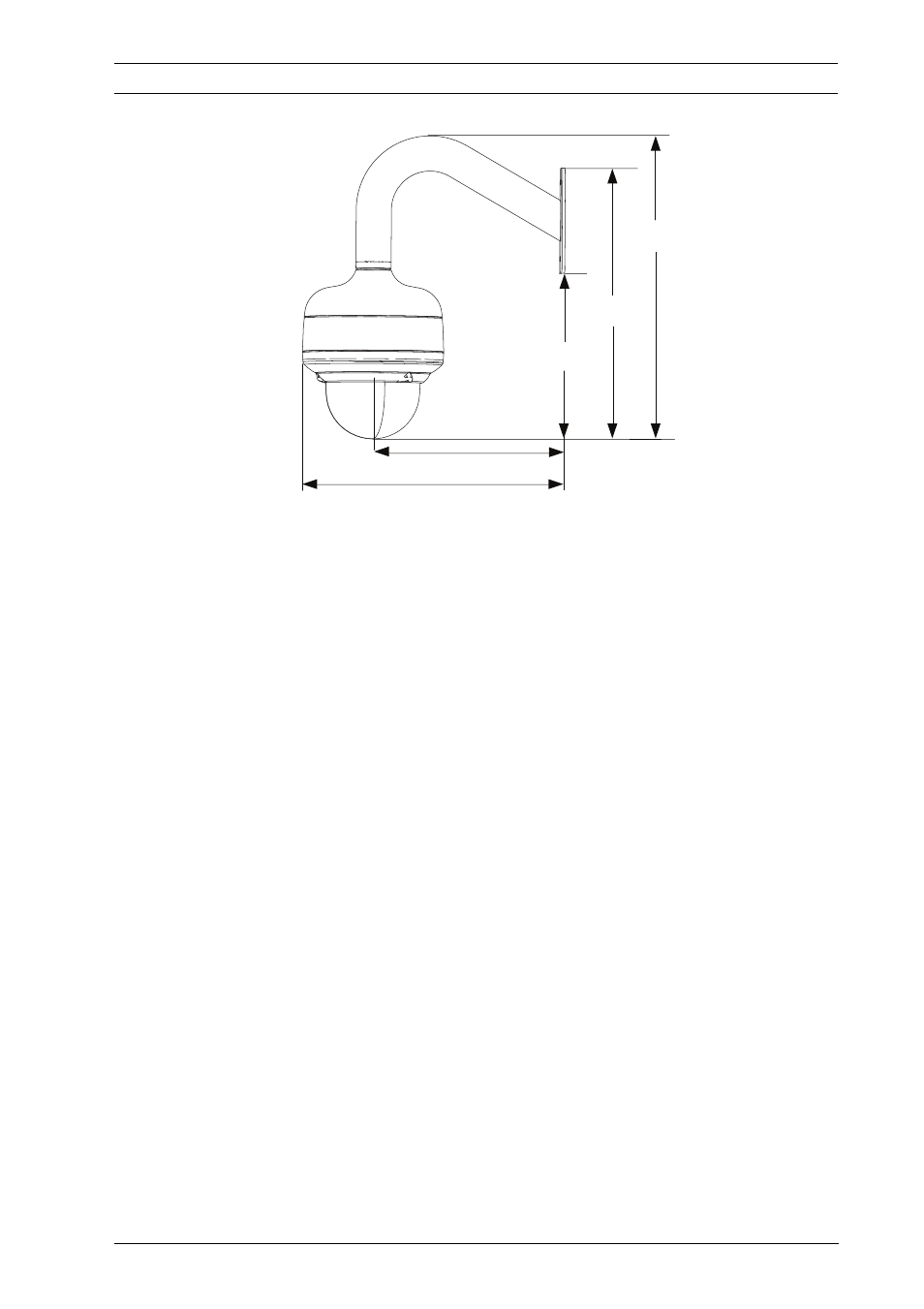

Рисунок 5.4 Размеры кронштейна для монтажа на стену
2.
Используйте четыре (4) отверстия в конечной части
кронштейна для монтажа на поверхность в качестве
шаблона для отметки мест под отверстия для крепления
кронштейна.
3.
Просверлите четыре (4) отверстия в месте установки,
винты в комплект поставки не входят. Отверстия
должны иметь минимальную длину 10 мм.
4.
Просверлите пятое отверстие (максимум 20 мм) в
центре шаблона из четырех отверстий, используемого
для монтажа кронштейна.
5.
Убедитесь, что прокладка прилегает к стопорному
кольцу. Если прокладка и стопорное кольцо не
прилегают друг к другу:
a.
Найдите плоскую сторону прокладки и сторону
стопорного кольца с выемкой.
188.0
(7.4)
301.0
(11.8)
334.0
(13.1)
203.5
(8.01)
280.0
(11.02)
