12. Прикрепите монтажную плату к распределительной
коробке для установки на поверхность с помощью трех
(3) крепежных винтов M4 – .7 x 8 с цилиндрической
головкой (крестообразный шлиц).
Рисунок 4.8 Установите монтажную плату
13. Перейдите к
Раздел 4.1.4 Установка камеры на монтажную
плату, Страница 20, чтобы продолжить установку.
4.1.4 Установка камеры на монтажную плату
Для монтажа камеры на монтажную плату для установки на
поверхность или подвесной потолок выполните следующие
действия (некоторые шаги содержат дополнительную
информацию для установки вне помещения):
1. Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы (ссылка №2
Рисунок 4.3).
2. Подсоедините заземляющий провод от устройства к
распределительной коробке.
3. Подсоедините заземление (не входит в комплект) к
распределительной коробке.

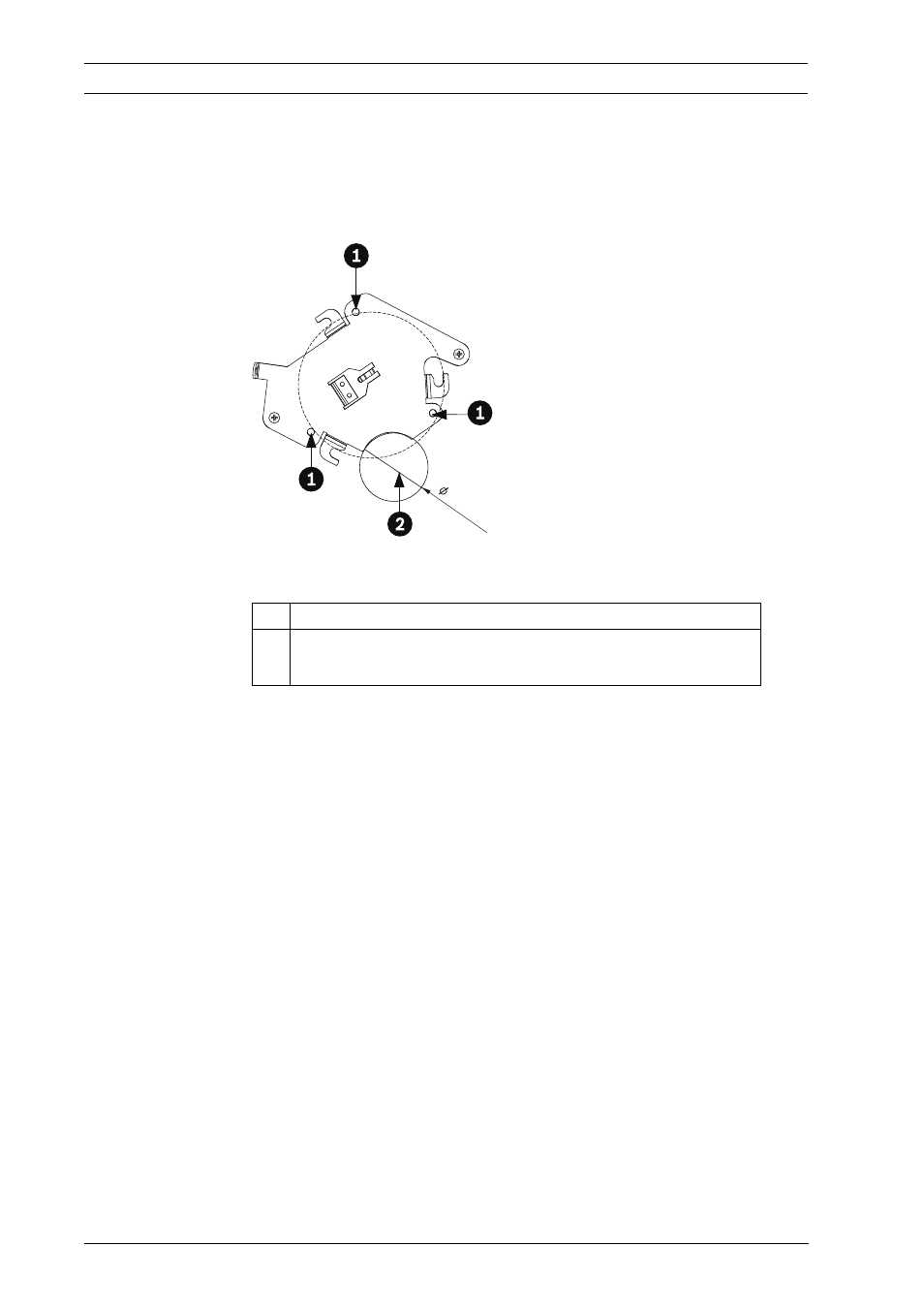

1 Отверстия на распределительной коробке
2 Отверстие для кабеля (макс. 40 мм);
серповидной формы
40 .0 mm
1.57 in.
