30 ru | Кронштейн для установки на стену
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
b.

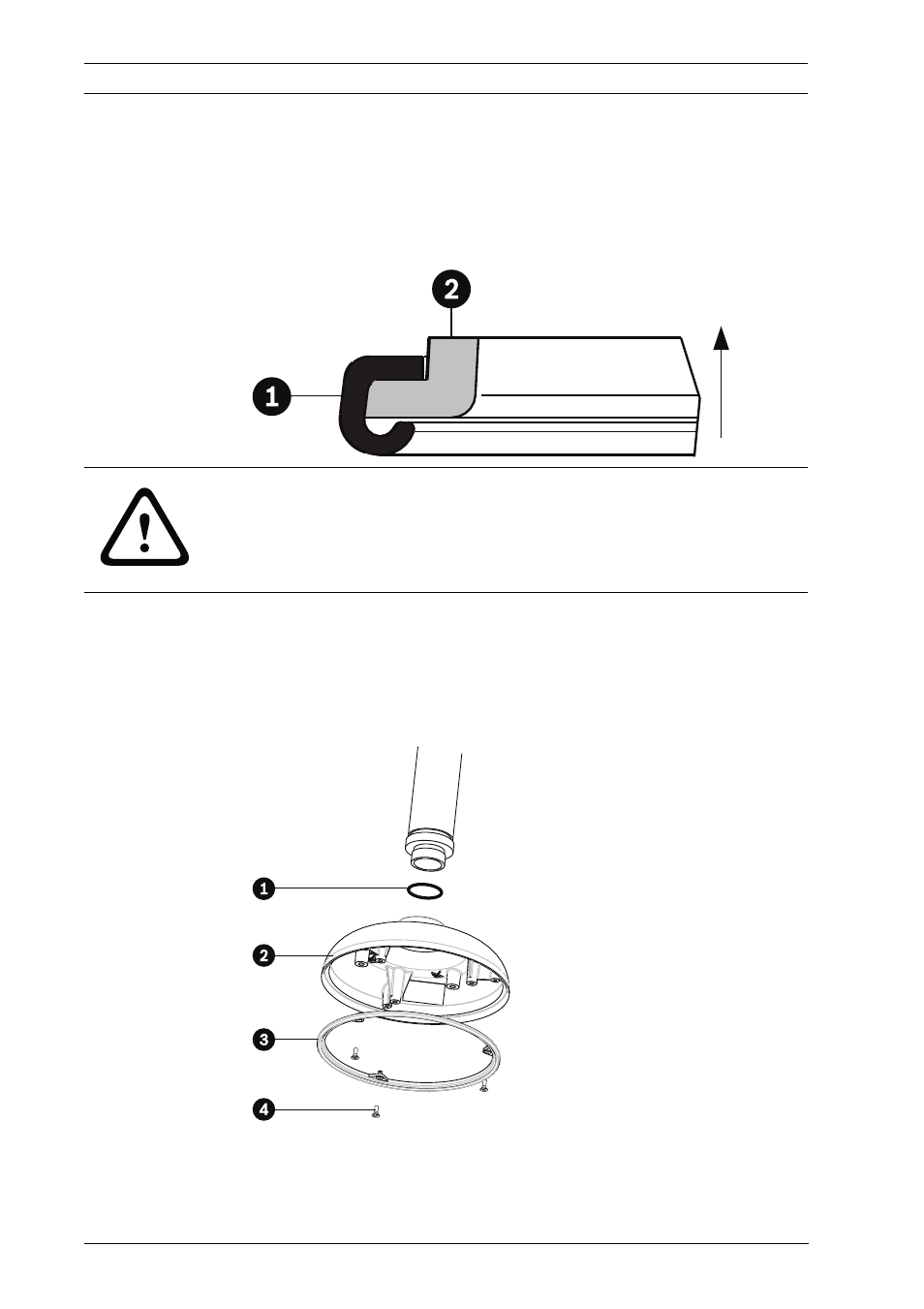

Наденьте плоскую сторону прокладки (ниже, под
номером 1) на часть стопорного кольца с выемкой
(под номером 2). На рисунке внизу изображено
поперечное сечение прокладки на стопорном
кольце.
6.
Прикрепите колпачок для установки к кронштейну. С
помощью комплекта AutoDome Easy II для установки вне
помещения расположите следующее уплотнительное
кольцо и стопорное кольцо в указанных ниже местах.
Рисунок 5.5 Расположение уплотнительного кольца и
стопорного кольца для установки вне помещения
ВНИМАНИЕ!
Необходимо убедиться, что прокладка прилегает к
стопорному кольцу как показано выше, чтобы уплотнение
обеспечивало защиту от воздействий окружающей среды.
