AutoDome Easy II

Монтаж кронштейна для установки на

Bosch Security Systems, Inc.

Руководство по установке

F.01U.164.478 | 2.0 | 2010.02

4.1.2

Подготовка кронштейна для монтажа на

поверхность для установки внутри помещения

В следующих инструкциях подробно описывается процедура

необходимой подготовки поверхности и монтажа

кронштейна для установки на поверхность.

1.

Определите подходящее место для купольной камеры,

устанавливаемой на поверхность.

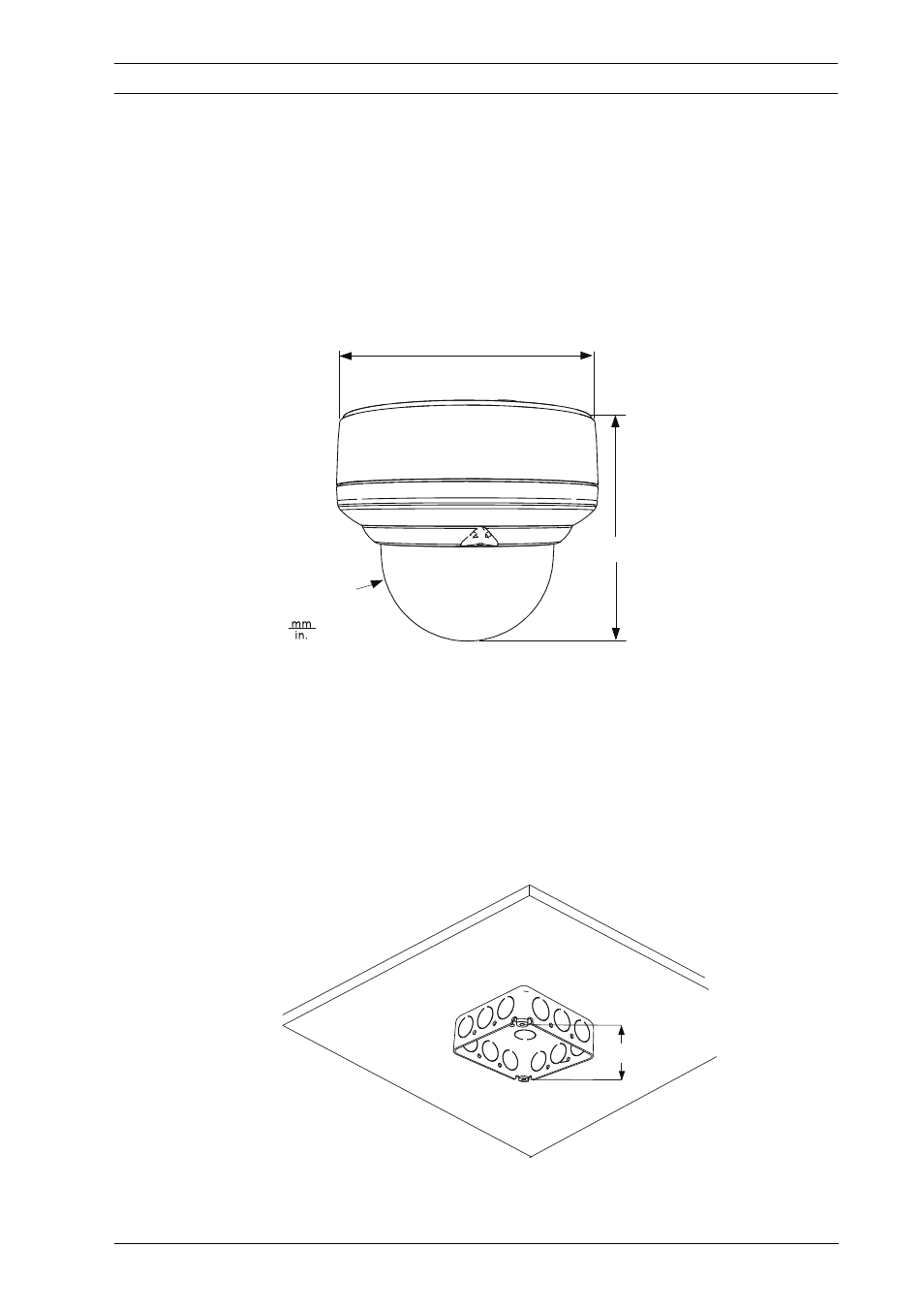

Рисунок 4.1 Размеры кронштейна для установки на

поверхность внутри помещения

2.

Установите 4-дюймовую распределительную коробку

стандарта США или квадратную металлическую

распределительную коробку (не входит в комплект).

Убедитесь, что распределительная коробка и монтажные

винты могут выдержать максимальную нагрузку 11,33

кг.

Рисунок 4.2 Установите распределительную коробку (не входит

в комплект)

ø

153.0

(6.02)

134.7

(5.3)

R50.6

(1.99)

90 mm

(3.54 in.)
