16 ru | Монтаж кронштейна для установки на

AutoDome Easy II

F.01U.164.478 | 2.0 | 2010.02

Руководство по установке

Bosch Security Systems, Inc.

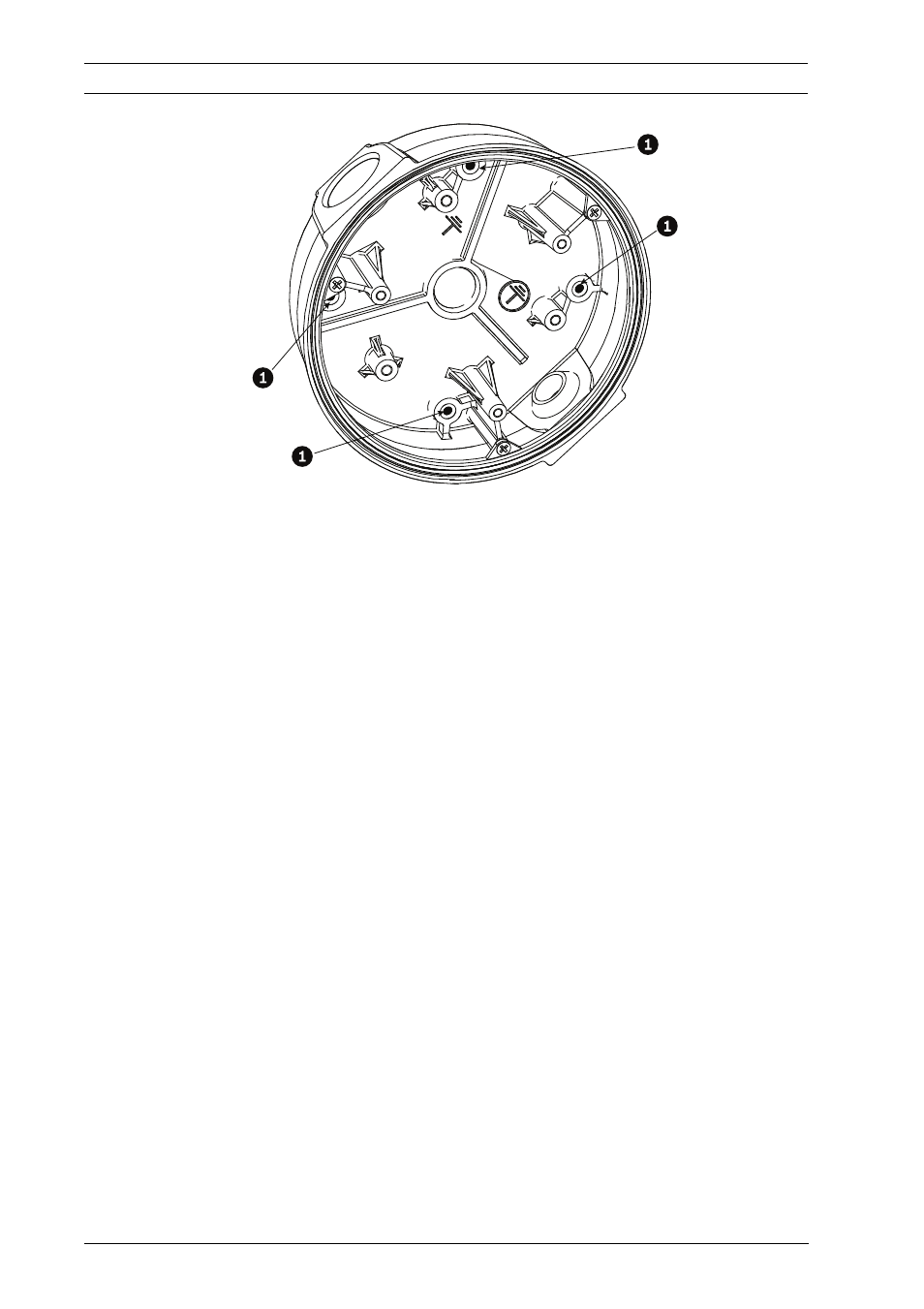

Рисунок 4.5 Расположение винтов M4 или №10 с

цилиндрической головкой

3.

Просверлите четыре (4) отверстия в месте установки.

Отверстия должны иметь минимальную длину 10 мм.

4.

Подготовьте поверхность таким образом, чтобы она

могла выдержать максимальную нагрузку 11,33 кг.

5.

Наденьте четыре (4) уплотнительных кольца 3,97 мм с

внутренним диаметром 1,78 (номер 3,

Рисунок 4.6) на

четыре (4) винта M4 или №10 с цилиндрической

головкой (не входят в комплект). Уплотнительные

кольца поставляются в комплекте с камерой наружного

наблюдения AutoDome Easy II.

6.

Убедитесь, что прокладка прилегает к стопорному

кольцу. Если прокладка и стопорное кольцо не

прилегают друг к другу:

a.

Найдите плоскую сторону прокладки и сторону

стопорного кольца с выемкой.
