Инструкция по эксплуатации Bosch AutoDome Easy II
Страница 17
AutoDome Easy II
Монтаж кронштейна для установки на
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
b.
Наденьте плоскую сторону прокладки (ниже, под
номером 1) на часть стопорного кольца с выемкой

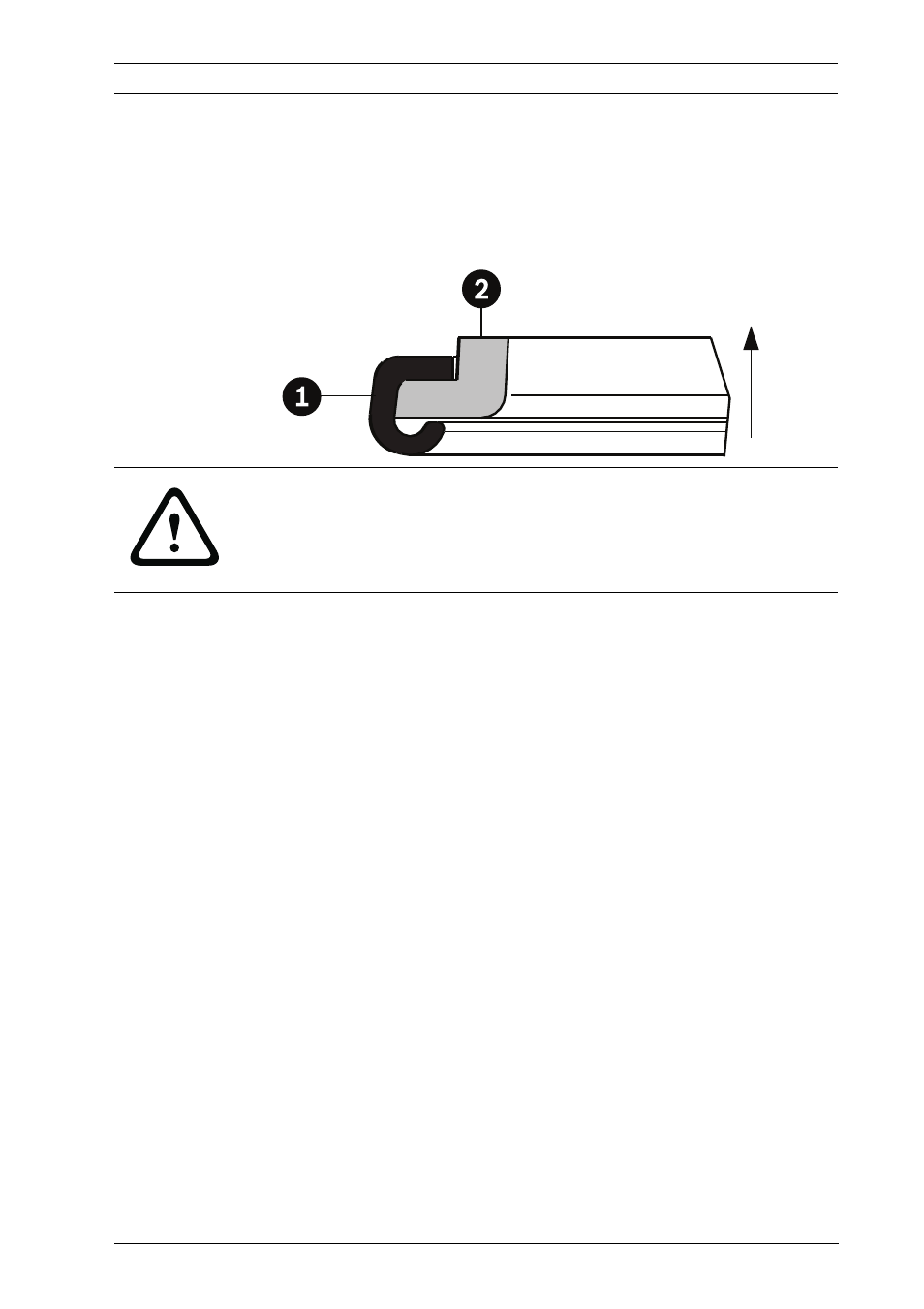

(под номером 2). На рисунке внизу изображено
поперечное сечение прокладки на стопорном
кольце.
7.
Прикрепите стопорное кольцо с прокладкой (ниже, под
номером 2) к распределительной коробке для
установки на поверхность. Данные детали поставляются
с камерой наружного наблюдения AutoDome Easy II.
Убедитесь, что сторона стопорного кольца с
отверстиями под винт с потайной головкой обращена к
вам.
ВНИМАНИЕ!
Необходимо убедиться, что прокладка прилегает к
стопорному кольцу как показано выше, чтобы уплотнение
обеспечивало защиту от воздействий окружающей среды.
