54 ru | Установка кронштейна для монтажа на
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
7.1.3
Установка камеры на монтажную плату
Для установки камеры на кронштейн для установки на
потолок с помощью монтажной платы из комплекта
выполните следующие действия:
1.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
2.
Подсоедините провод заземления от устройства к
колпачку для установки.
3.
Подсоедините заземление (не входит в комплект) к
распределительной коробке.
4.
Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект.
5.
Ослабьте один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

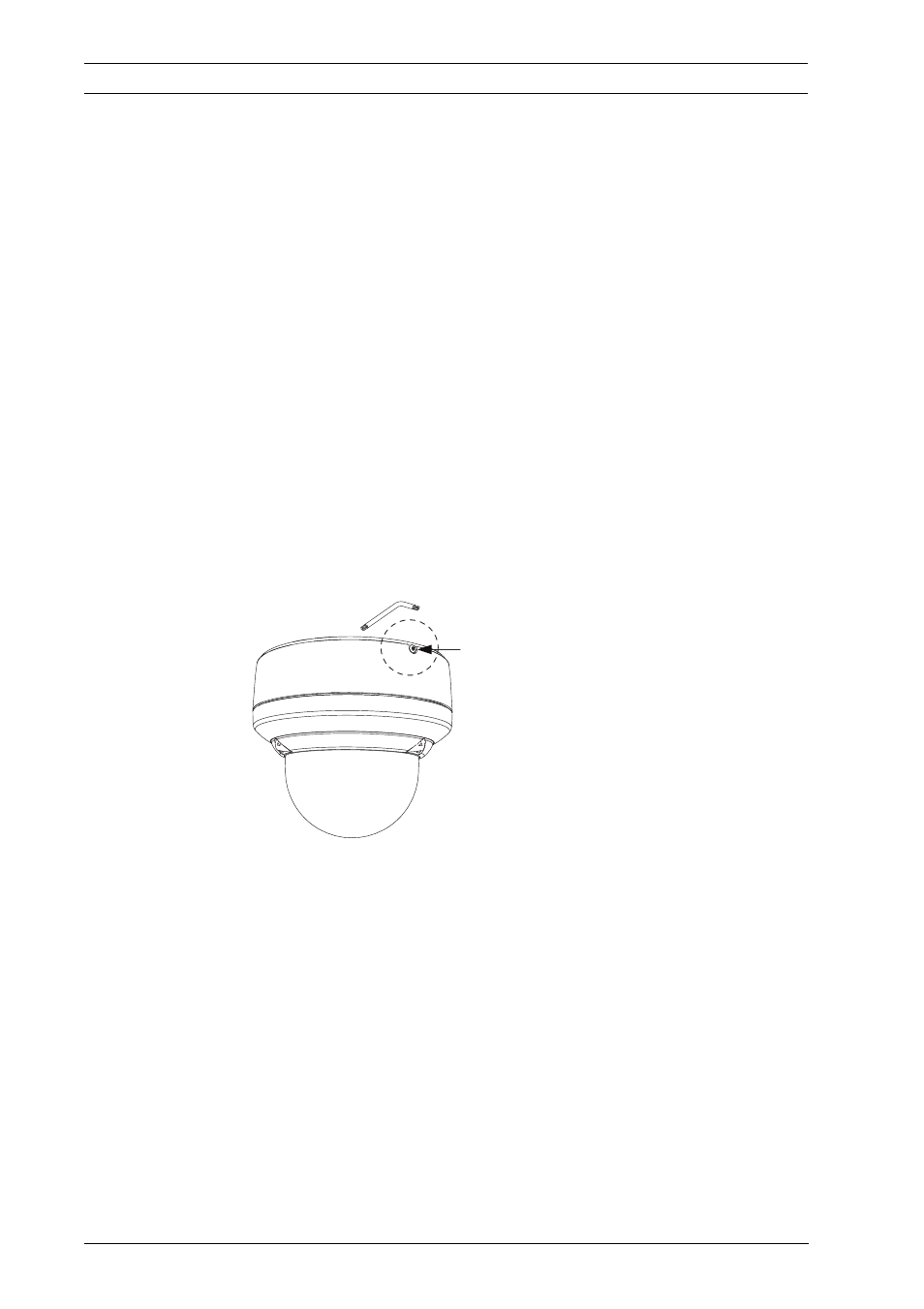

Рисунок 7.7 Ослабьте предохранительный стопорный винт
6.
Подключите сочленяющиеся разъемы от камеры к
сочленяющимся разъемам с потолка.
7.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
