42 ru | Установка кронштейна для встроенного
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
6.1.3
Установка камеры на монтажную плату
Для установки основания на поверхность или подвесной
потолок с помощью монтажной платы из комплекта,
выполните следующие действия:
1.
Используйте ключ T-10 из комплекта поставки, чтобы
ослабить (не отвинчивайте полностью) три (3) винта на
куполе камеры. Снимите накладное кольцо и отложите
его в сторону.
2.
Затяните винты.
3.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы (ссылка №4,
рис. 1.2).
4.
Подсоедините провод заземления от устройства к
монтажному кронштейну.
5.
Подсоедините заземление (не входит в комплект) к
распределительной коробке.
6.
Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект.
7.
Удалите один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

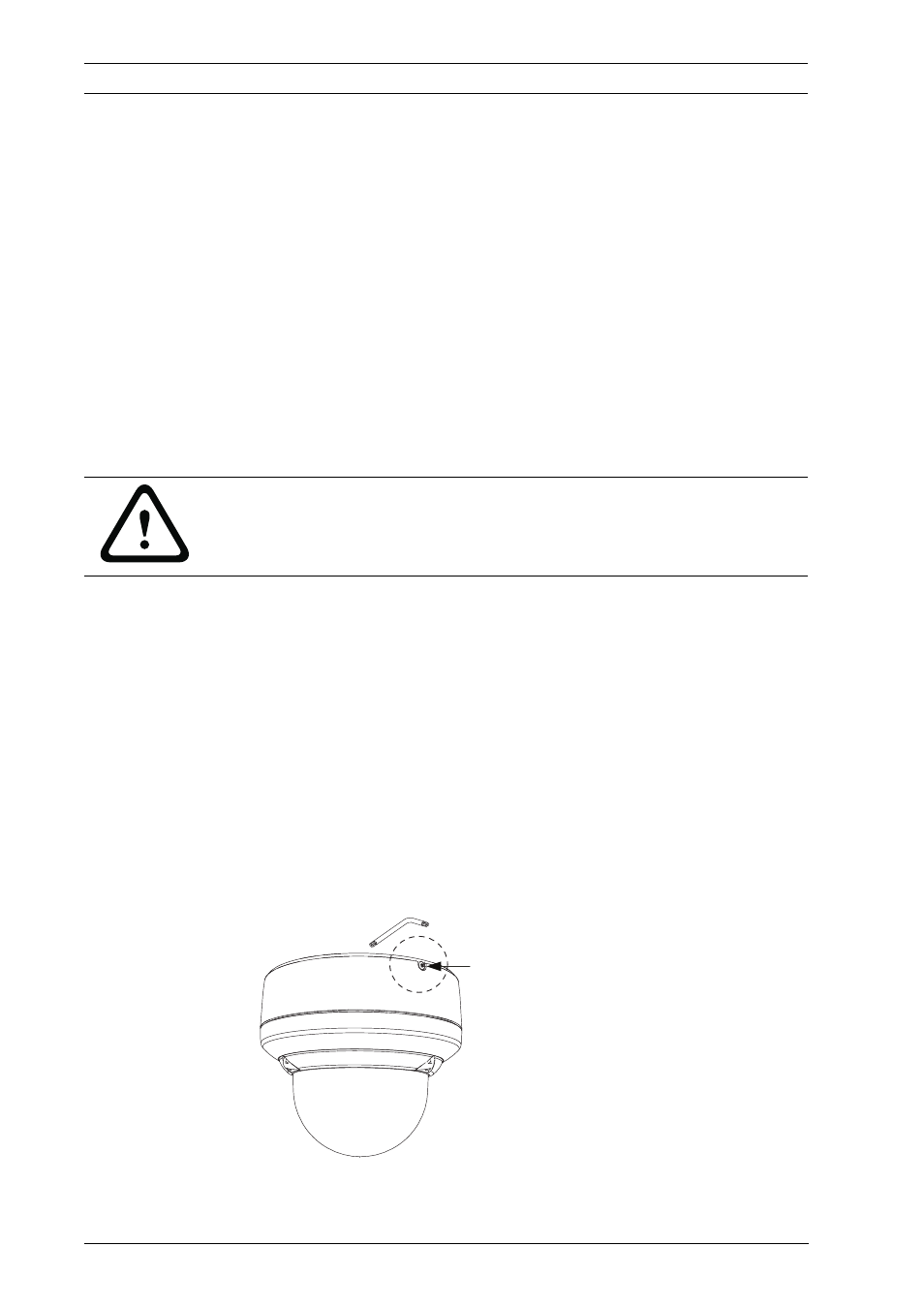

Рисунок 6.6 Ослабьте предохранительный стопорный винт
ВНИМАНИЕ!
Все провода для установки должны быть проложены через
заземленный кабельный канал.
