40 ru | Установка кронштейна для встроенного
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02 Руководство по установке Bosch Security Systems, Inc.
5. Убедитесь, что зажимные пластины направлены под
углом внутрь, подняв их, и входят в пазы. Для
аналоговых моделей AutoDome Easy II кронштейн с
платой должны находиться в нижнем положении.

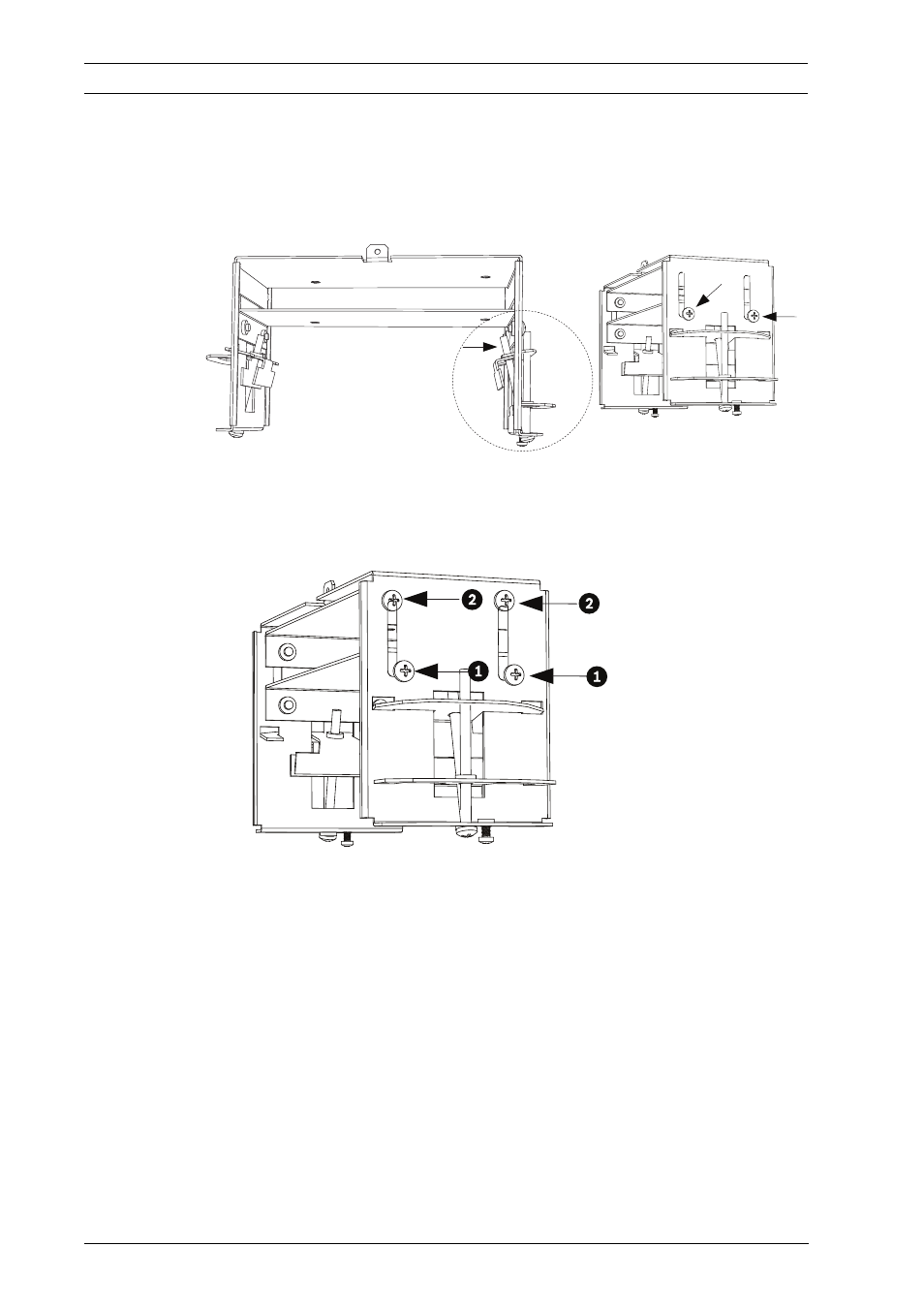

Рисунок 6.3 Регулировка монтажных зажимов
6.
Для моделей AutoDome Easy II IP: отрегулируйте
зажимную пластину таким образом, чтобы кронштейн с
платой находились в верхнем положении.
a. Ослабьте два винта (положение 1) на каждой
стороне зажимной пластины.
b. Переместите винты в верхнее положение
(положение 2) и затяните их.
7. Вставьте кронштейн через отверстие в потолок.
Выдвиньте зажимы наружу и вниз, чтобы гипсокартон
был зажат между зажимами и фланцем кронштейна
(максимальная толщина потолка 41,7 мм, минимальная
толщина потолка 12,7 мм).
