Монтаж кронштейна для установки на
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
9.
Приложите крепление NPS размером 15 мм к
выбранному намеченному отверстию. Предусмотрите
водонепроницаемое крепление для обеспечения
соответствия устройства IP-классу защиты от условий
окружающей среды.
10. Прикрепите распределительную коробку для монтажа
на поверхность с помощью четырех (4) винтов M4 или
№10 с цилиндрической головкой (не входят в комплект
поставки). Отверстия должны иметь минимальную длину
10 мм.
Примечание: при установке вне помещения убедитесь,
что четыре (4) уплотнительных кольца размером 3,97
мм с внутренним диаметром 1,78 надеты на четыре (4)
винта M4 или №10 с цилиндрической головкой (не
входят в комплект). Перейдите к шагу 5.

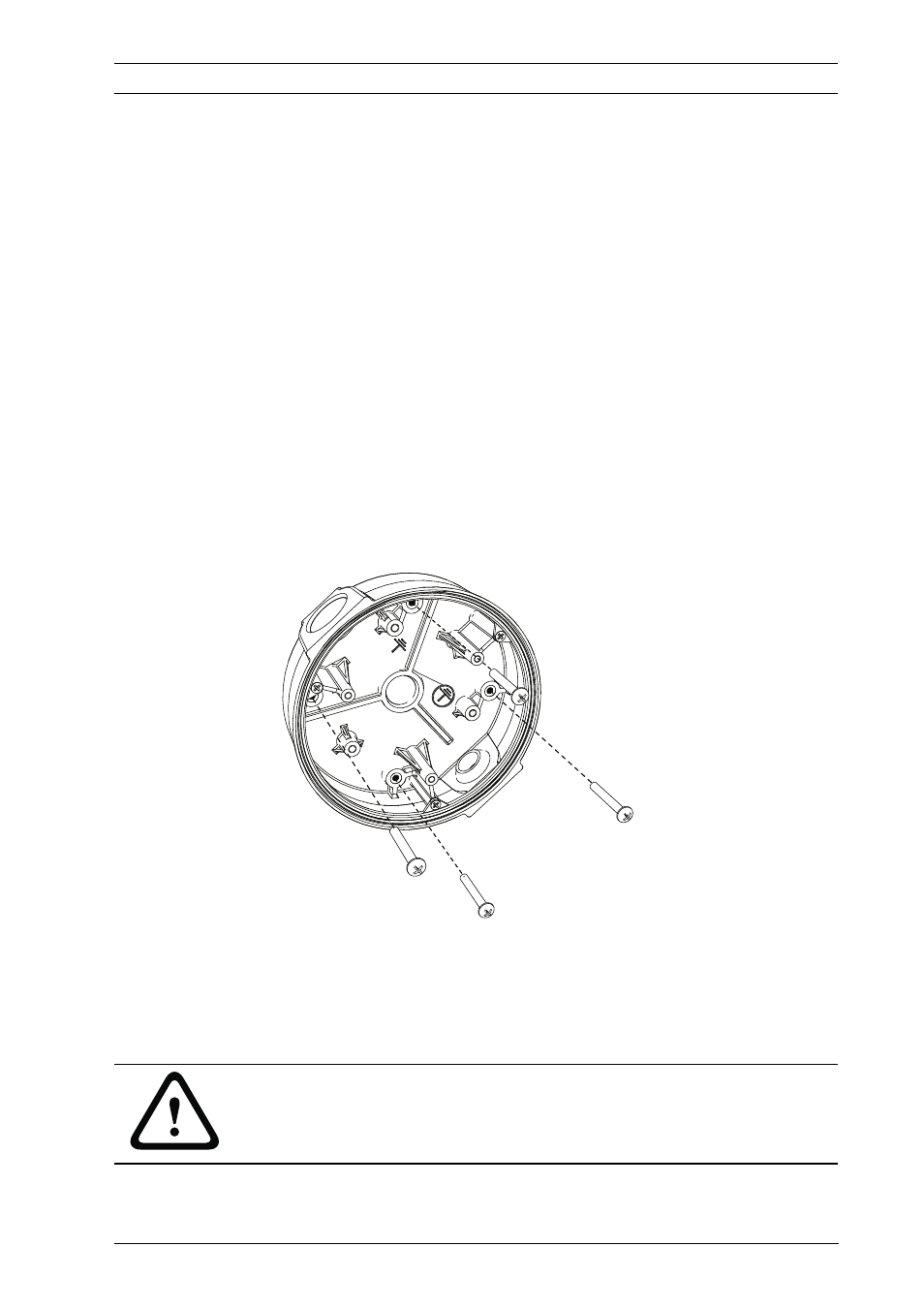

Рисунок 4.7 Прикрепите кронштейн для монтажа на
поверхность к потолку
11. Проложите внешние провода через кабельный канал в
распределительную коробку для установки на
поверхность.
ВНИМАНИЕ!
Все провода для установки должны быть проложены через
заземленный кабельный канал.
