48 ru | Установка кронштейна для монтажа на
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
7.1.2
Подготовка поверхности потолка для установки
камеры
В следующих инструкциях подробно описывается процедура
необходимой подготовки поверхности и установки
кронштейна для монтажа на трубу. В некоторых шагах
приведена дополнительная информация для установки вне
помещения.
1.
Определите подходящее место с твердой поверхностью
для потолочного кронштейна для монтажа на трубу
(поставляется отдельно).

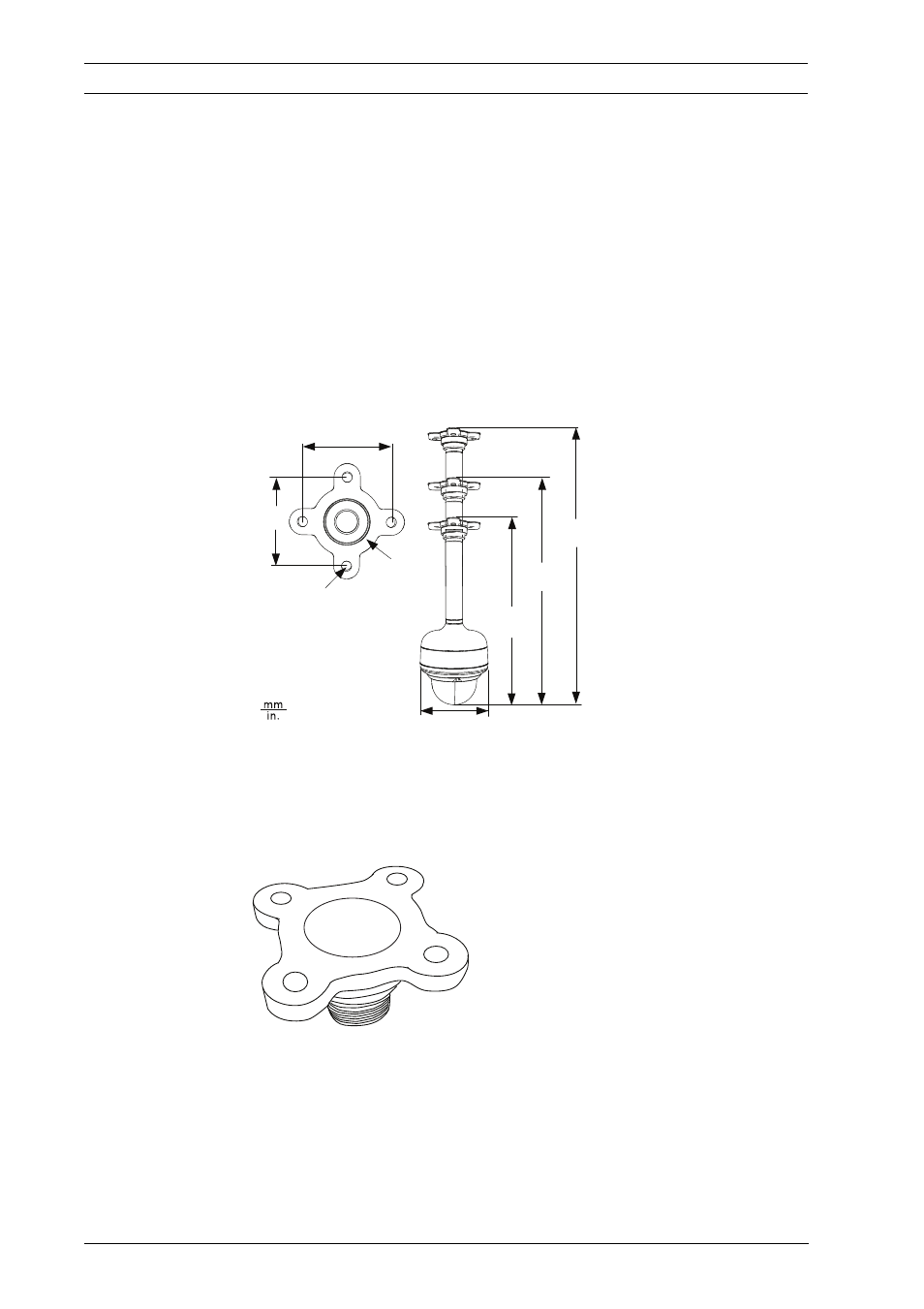

Рисунок 7.1 Размеры кронштейна для монтажа на трубу
2.
Используйте четыре (4) отверстия во фланце в качестве
шаблона для отметки мест под отверстия для крепления
кронштейна.
Рисунок 7.2 Разметка отверстий фланца
3.
Просверлите четыре (4) отверстия в месте установки
(винты в комплект не входят), отверстия должны иметь
минимальную длину 10 мм.
736.0
(28.98)
429.0
(16.89)
88.8
(3.5)
88.8
(3.5)
Ø11.2 (4x)
(0.44)
3/4-14 NP
SM Threads
Ш153.0
529.0
(20.83)
