5.1.4
Установка камеры на монтажную плату
Для установки камеры на монтажную плату выполните
следующие действия:
1.
Прикрепите монтажную плату (поставляется с купольной
камерой) к колпачку для установки камеры с помощью
трех (3) винтов, входящих в комплект.

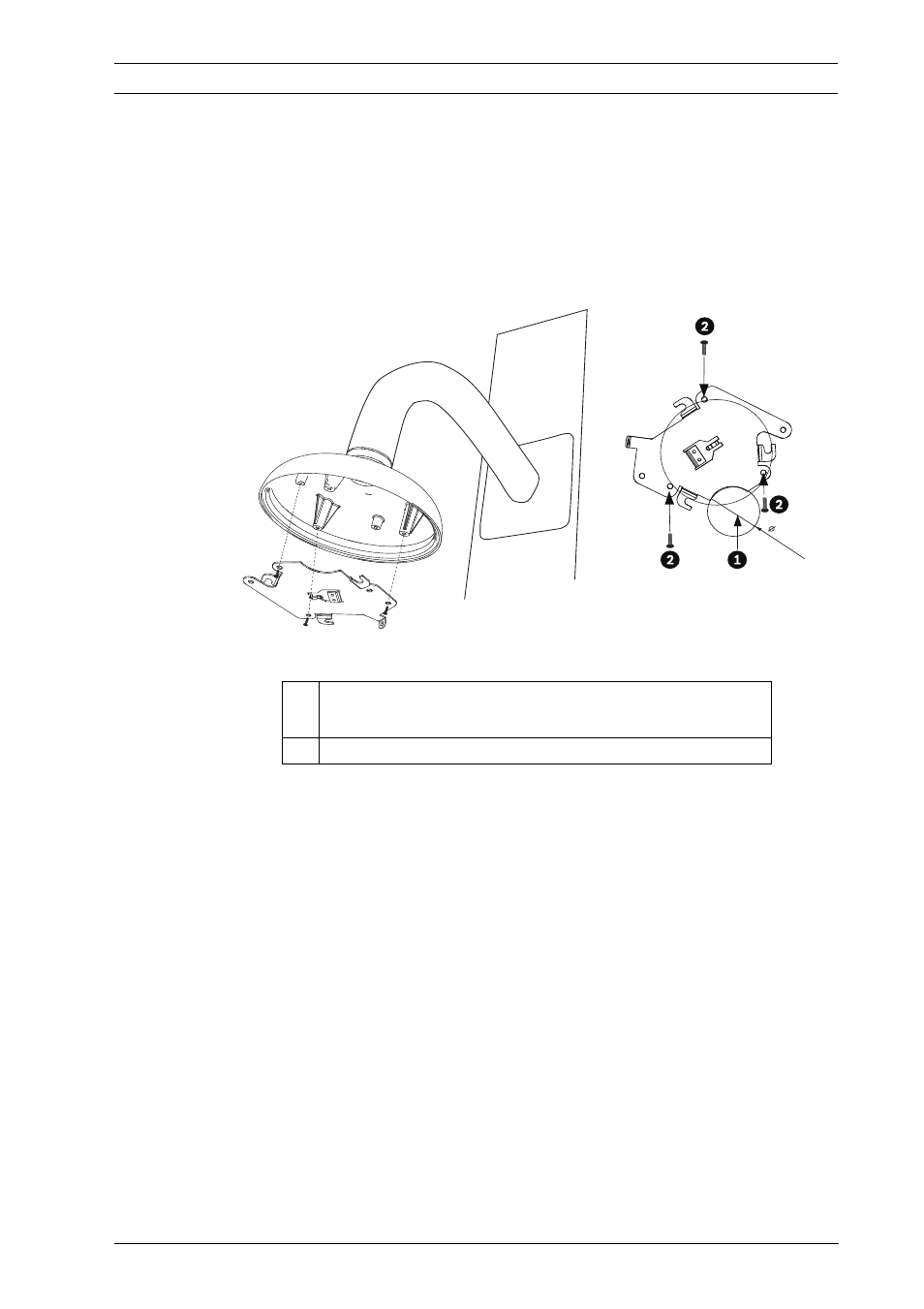

Рисунок 5.7 Прикрепите монтажную плату к колпачку камеры
2.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы (ссылка №2
Рисунок 5.7).
3.
Проложите провод заземления от устройства к колпачку
для установки (см.
Рисунок 5.9).
4.
Подсоедините заземление (не входит в комплект) к
распределительной коробке.
5.
Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект.
1
Отверстие для кабеля (макс. 40 мм;
серповидной формы)
2
Монтажные винты для колпачка камеры
40 .0
mm
1.57 in.
