22 ru | Монтаж кронштейна для установки на
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
7.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
8.
Прикрепите камеру к монтажной плате, вставив
вертикальную петлю в паз на верхней части купола
камеры справа от предохранительного стопорного
винта.

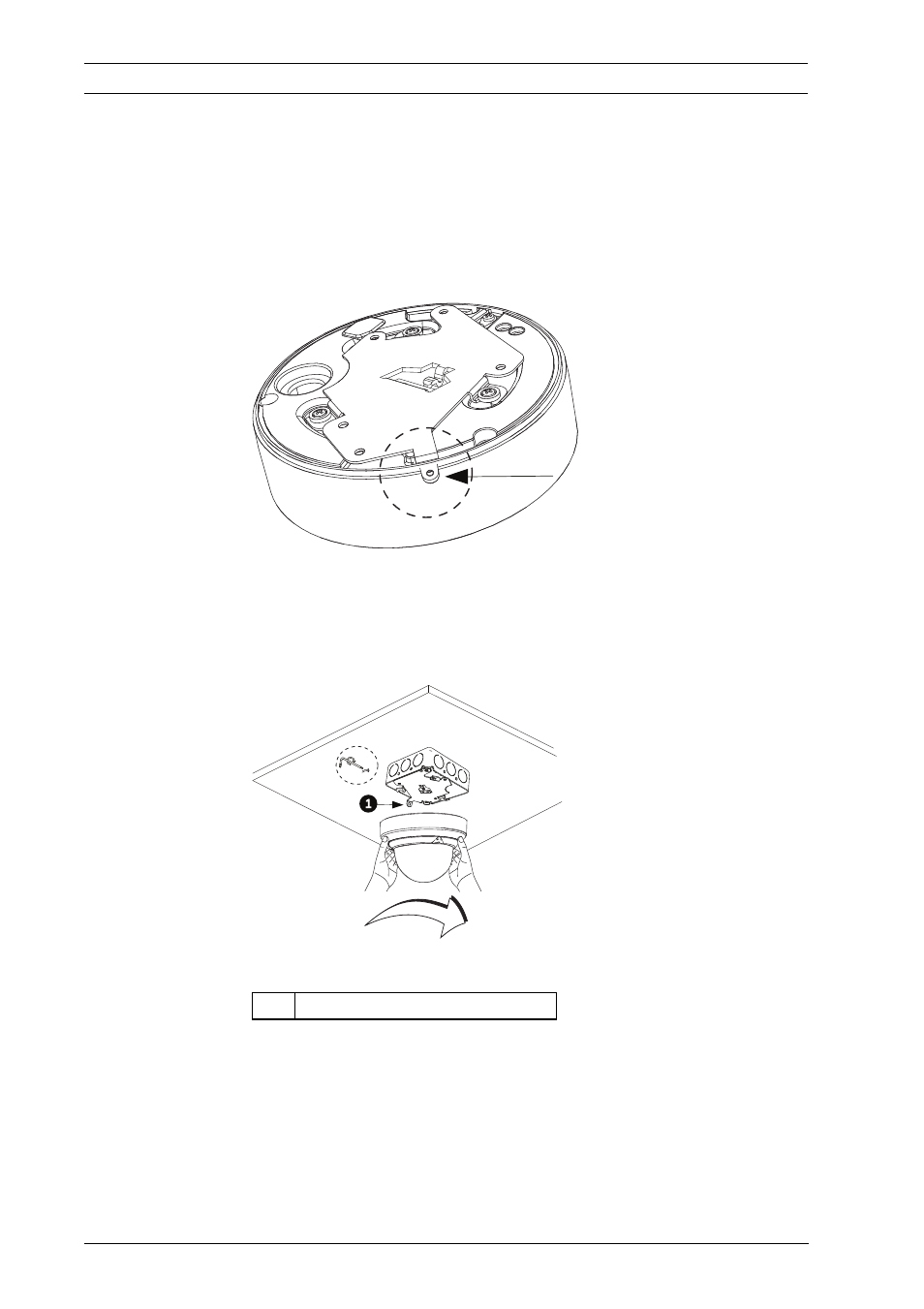

Рисунок 4.11 Закрепите предохранительный стопорный винт
9.
Поверните камеру примерно на 15 градусов вправо и
прочно закрепите, как показано на следующем рисунке.
Примечание: не ослабляйте латунные заглушки.
Рисунок 4.12 Прикрепите купол к монтажной плате
1
Вертикальная петля
5
