50 ru | Установка кронштейна для монтажа на
AutoDome Easy II
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
a.
Наденьте уплотнительное кольцо 21,82 мм с
внутренним диаметром 3,00 мм (номер 1, выше)
между резьбой фланца и резьбой верхней муфты.
b.
Наденьте уплотнительное кольцо 29,74 мм с
внутренним диаметром 3,00 мм (номер 2, выше)
между любым элементом между трубой и муфтой.
6.
Установка вне помещения: Убедитесь, что прокладка
прилегает к стопорному кольцу. Если прокладка и
стопорное кольцо не прилегают друг к другу:
a.
Найдите плоскую сторону прокладки и сторону
стопорного кольца с выемкой.
b.

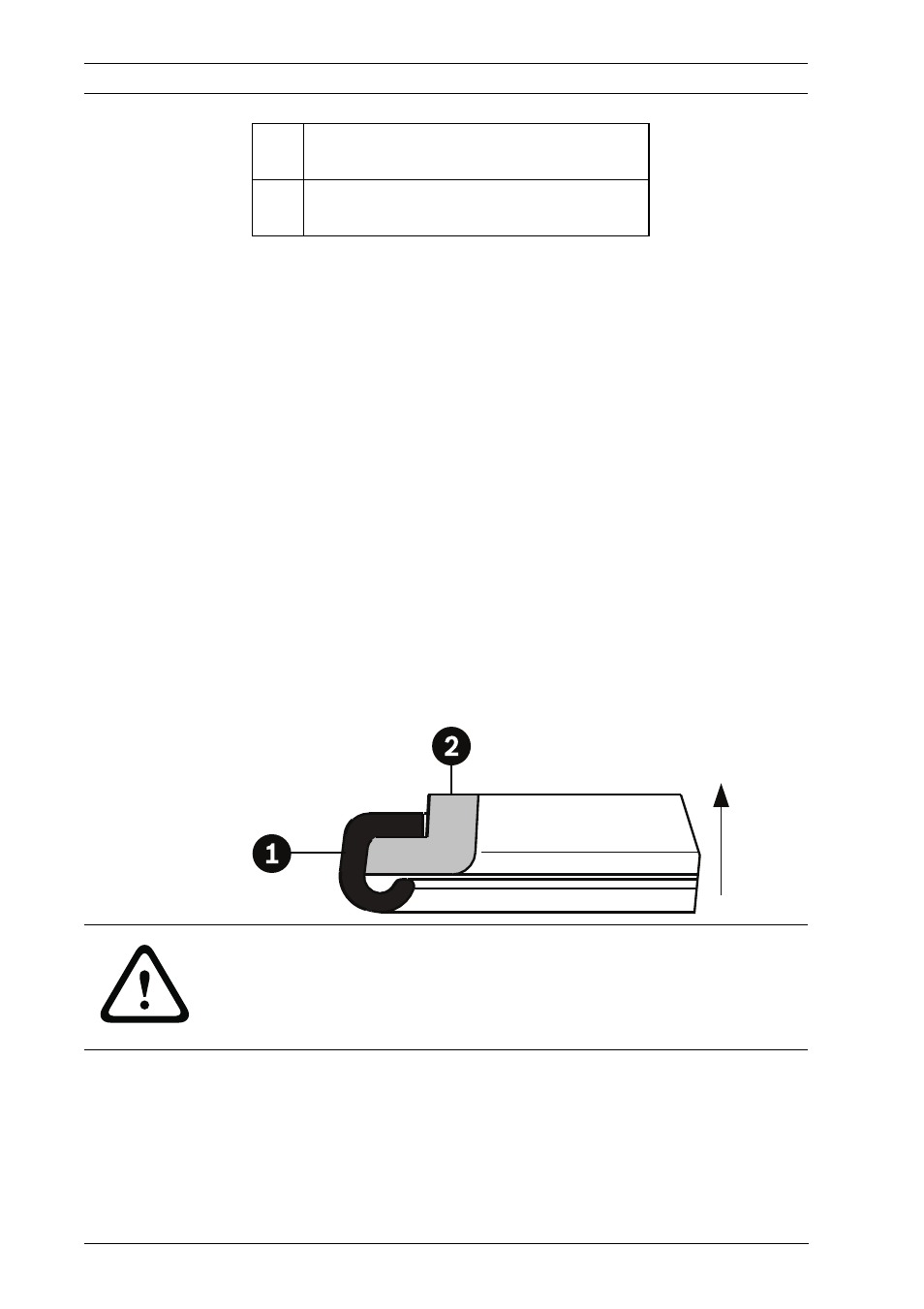

Наденьте плоскую сторону прокладки (ниже, под
номером 1) на часть стопорного кольца с выемкой
(под номером 2). На рисунке внизу изображено
поперечное сечение прокладки на стопорном
кольце.
7.
Прикрепите колпачок камеры в нижней части трубы.
Установка вне помещения: Расположите следующее
уплотнительное кольцо и стопорное кольцо
(поставляется с камерой наружного наблюдения
AutoDome Easy II) в указанных ниже местах:
1
уплотнительное кольцо 21,82 мм,
внутренний диаметр 3,00 мм
2
уплотнительное кольцо 29,74 мм,
внутренний диаметр 3,00 мм
ВНИМАНИЕ!
Необходимо убедиться, что прокладка прилегает к
стопорному кольцу как показано выше, чтобы уплотнение
обеспечивало защиту от воздействий окружающей среды.
