Измерение биения обода («голый» обод)
Для того, чтобы измерить биение «голого» обода, необходимо снять с него шину.
Установите голый обод на GSP9700. На главном экране «Баланс» выберите «Измерить
биение диска». Выберите «Измерить диск без шины». Ослабьте винт, фиксирующий
внешний измерительный рычаг системы Dataset®, повернув винт против часовой
стрелки. Вытяните шар измерения биения обода на измерительном рычаге и поверните
его в нижнее положение. Затяните фиксирующий винт. Разместите шар внешнего

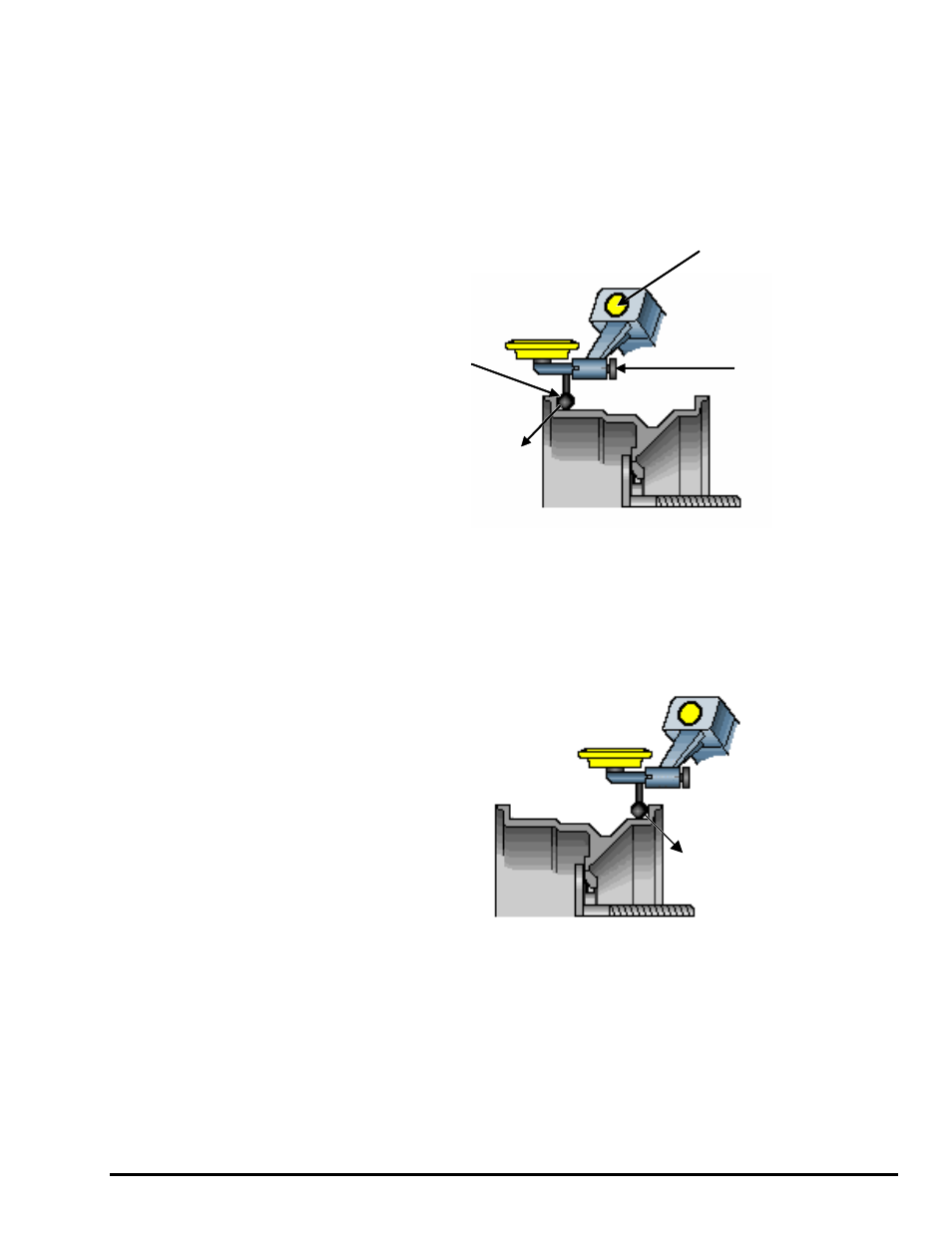

измерительного рычага напротив кромки левой поверхности посадки борта шины как
показано ниже
:
Кнопка внешнего
рычага
Шарик внешнего
рычага
Фиксатор
Установив шар внешнего измерительного рычага в нужное положение, нажмите кнопку
внешнего рычага. Двигатель начнет медленно вращать обод для измерения биения. Во
время вращения обода слегка надавливайте на шар внешнего измерительного рычага,
направив усилие вниз и наружу.
После появления соответствующего указания на экране разместите шар внешнего
измерительного рычага напротив кромки правой поверхности посадки борта шины как
показано ниже
:
Установив шар измерительного рычага в нужное положение, нажмите кнопку внешнего
рычага. Двигатель начнет медленно вращать обод для измерения биения. Во время
вращения обода слегка надавливайте на шар измерительного рычага, направив усилие
вниз и наружу.
Если эти данные нужно будет использовать для согласования с ForceMatching™, с
помощью мела или маркера нанесите отметки, по которым можно будет совместить
ступицу/вал с ободом после установки шины. После установки шины и проведения
повторного вращения данные о биении «голого» обода можно будет вызвать командой
«Вызвать последние данные по диску» на всплывающем экране «Биение
и Road Force
».
Смотрите раздел «Согласование с ForceMatching™ с использованием предыдущих
измерений «голого» обода»
.
