Серия GSP9700 Система Измерения Road Force 5. Функции и опции балансировки • 111

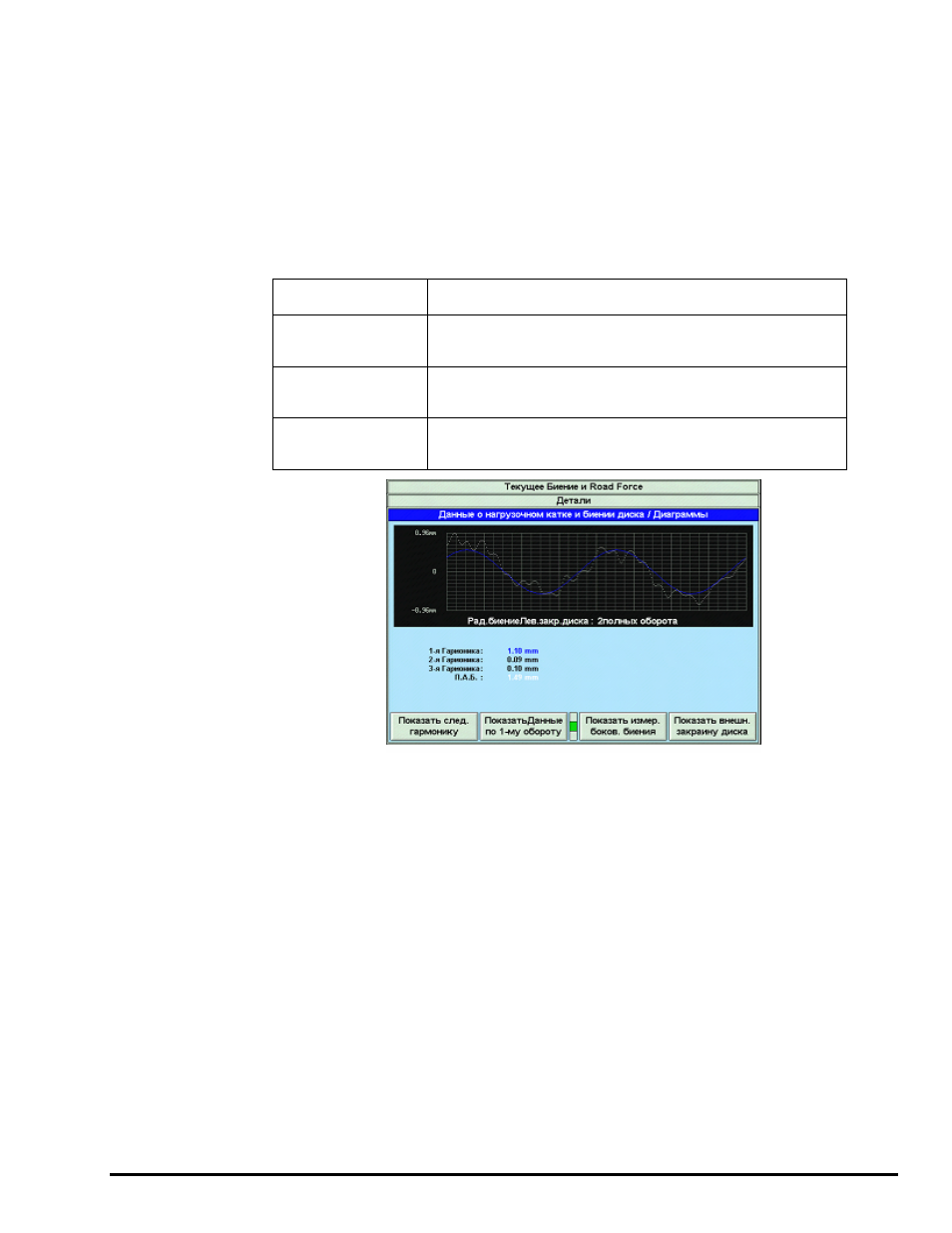

Экран схем данных по ободу
Нажатием клавиши «Показать обод» можно осуществить просмотр результатов
измерений биения обода на ребордах с внутренней и с внешней стороны (смотрите
раздел «Измерение биения обода (колесо в сборе)») или на поверхностях монтажного
ручья посадки бортов шины на обод (Смотрите раздел «Измерение биения обода
(«голый» обод)).
По умолчанию экран в первую очередь отображает внутренние радиальные данные
обода. На этом экране можно выбрать, отображать ли на схемах по внутренней и
внешней поверхностям обода данные бокового или радиального биения. Цвета линий
графиков означают следующее
:
ЦВЕТ ЛИНИИ ОПИСАНИЕ
Белый
Данные ПАБ для диска. (Внутренняя или внешняя
поверхность)
Синий
Гармоническая вибрация радиального биения обода.
(Внутренняя или внешняя поверхность)
Оранжевый
Гармоническая вибрация бокового биения обода.
(Внутренняя или внешняя поверхность)
Просмотр нескольких гармоник
Вы также можете выбрать просмотр данных по дополнительным гармоникам вибрации
обода. Каждый раз при выборе команды «Показать следующую гармонику» будет
подсвечиваться значение следующей гармоники в цвете и соответствующая этой
гармонике кривая будет отображена в виде графической схемы в размере в
соответствии с подсвеченным значением.
Из первого ряда меню можно выбрать команду «Показать нагрузочный роллер» --
нажатие этой клавиши обеспечит возврат к экрану нагрузочного роллера, который
отображался до нажатия клавиши «Показать обод».
Для возврата к экрану «Текущее биение и радиальное воздействие» в первом ряду
меню нужно нажать клавишу «Выход»
.
