Серия GSP9700 Система Измерения Road Force 5. Функции и опции балансировки • 107
5.16 Гармоники и данные/схемы П.А.Б.
Выбрав команду «Показать схемы биения» на всплывающем экране «Детали», можно
увидеть графическое представление данных, отображаемых на всплывающем экране
«Текущее биение и Road Force».
Пунктирной линией обозначены П.А.Б. по реальному движению нагрузочного роллера
или измерительных рычагов. Цифровые данные, отображаемые для полной амплитуды
биения представляют собой самое малое и самое большое значение, полученное в
результате измерений. Гармоники рассчитываются на основе П.А.Б. и затем
отображаются на графике в виде сплошной кривой. Цифровые данные, отображаемые
для гармоники, представляют собой разницу между самым малым и самым большим
значением на кривой. См. "Гармонические колебания". При ForceMatching™ вибрация
первой гармоники шины сравнивается с вибрацией первой гармоники обода (среднее
значение внутренних и наружных измерений реборд или поверхностей посадки бортов
шины) для снижения вибрации колеса в сборе. Смотрите раздел «ForceMatching™».
Просмотр нескольких гармоник
Вы также можете просмотреть схемы колебаний нескольких гармоник, как для шины, так
и для обода. Каждый раз при выборе команды «Показать следующую гармонику» будет
подсвечиваться значение следующей гармоники в цвете и соответствующая этой
гармонике кривая (например, появляющаяся дважды на оборот волна, представляющая
вторую гармонику) будет отображена в виде графической схемы в размере в
соответствии с подсвеченным значением.
Просмотр нескольких оборотов
Схемы биения по умолчанию автоматически составляются для одного полного оборота
колеса в сборе. Нажав на клавишу «Показать все обороты», на схеме нагрузочного
роллера можно включить показ результатов измерений по всем четырем оборотам, а на
схемах обода – по двум. Таким образом появляется возможность проверить данные на
последовательность в измерениях при каждом обороте
.

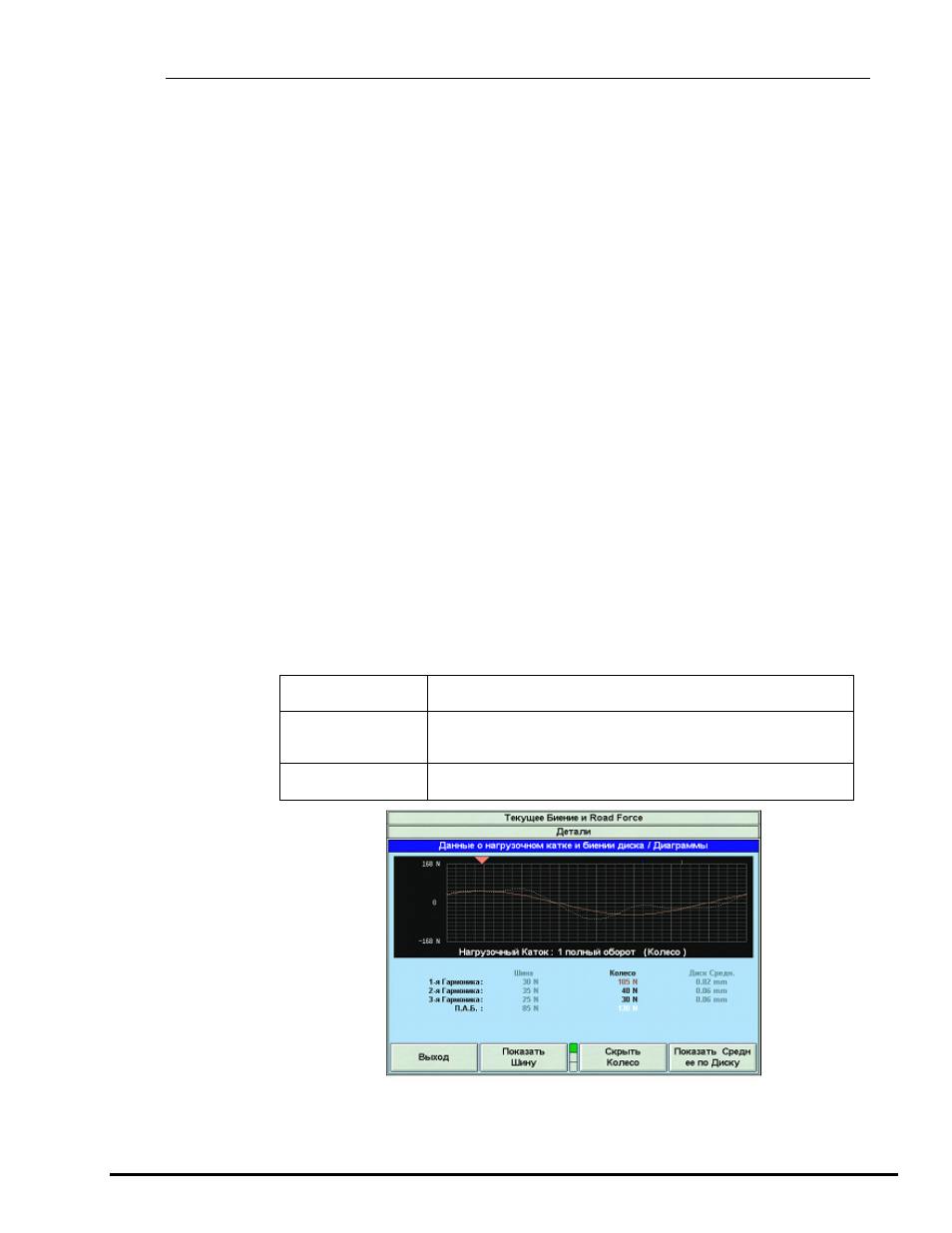

Экран схем данных по колесу в сборе
После выбора команды «Показать схемы биения» появится экран «Схемы биения обода
и нагрузочного роллера». По умолчанию на первом экране отображается схема первой
гармоники данных нагрузочного роллера по колесу. Цвета линий графиков для колеса
означают следующее
:
ЦВЕТ ЛИНИИ ОПИСАНИЕ
Белый ПАБ радиального воздействия для шины/обода в
сборе
.
Коричневый Вибрация первой гармоники для шины/обода в сборе .
